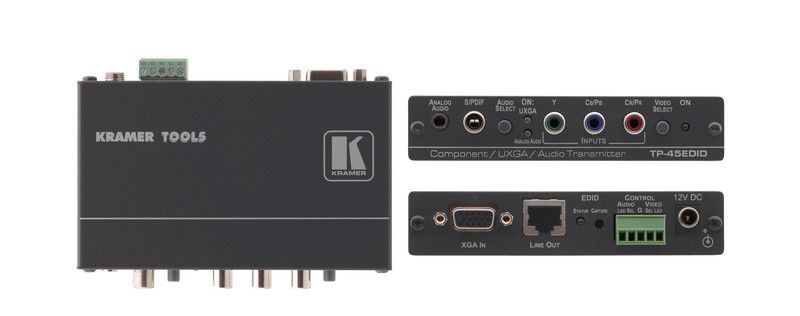

Kramer TP-45EDID

Kramer TP-45EDID

Артикул 05537
Производитель: Kramer
Цена: 37 572 руб.
Рейтинг:comment rank 5
Просмотров 2027
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

TP-45EDID — передатчик компонентного видеосигнала (YUV) или компьютерной графики, небалансного стереозвука или цифрового аудиосигнала S/PDIF по кабелю на витой паре. Эмулятор EDID, встроенный по входу VGA прибора, позволяет получиить надежное подключение источника видеосигнала.


ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.


Рекомендуемые приемники: TP-46, TP-50, TP-122
  • разрешение входного сигнала до UXGA/WUXGA (15-контактный разъем) или 1080p (компонентный вход). Выбирается один из входов
  • совместимость с HDTV
  • эмулятор EDID по входу VGA с возможностью обучения
  • система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала (при общей длине линии до 50 м)
  • длина линии передачи — до 100 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
  • кабель — UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
  • для достижения наилучшего результата рекомендуется использовать кабель витой пары Kramer BC-XTP
  • малогабаритный корпус Kramer TOOLS™

Технические характеристики

Входы VGA-UXGA/WUXGA (1 вх.): 1 В, 75 Ом, разъем HD15; Компонентный (Y, Pb, Pr, 1 вх.): 1 В, 75 Ом, 3 разъема RCA; Стереозвук (1 вх.): 0 dBu (50 кОм), 0,5 В (75 Ом), 3,5-мм аудиоразъем; S/PDIF (1 вх.): разъем RCA
Выходы Витая пара (1 вых.): разъем RJ-45
Частота дискретизации 48 кГц
Разрешение До UXGA/WUXGA (1600x1200/1920x1200 60 Гц) или 1080p
К-фактор 0,2% при оптимальной компенсации АЧХ кабеля
Отношение сигнал/шум 60 дБ (среднеквадратичное невзвешенное), 69 дБ (5 МГц, среднеквадратичное взвешенное)
Перекрестные помехи (видео) –43 дБ (5 МГц)
Коэффициент гармоник + шум 0,33% (0 dBu, 1 кГц)
Источник питания =12 В, 140 мА
Масса 0,3 кг
Габариты (Ш * Г * В) 12 см х 7,2 см х 2,8 см
В комплекте Источник питания
Максимальный размах входного сигнала VGA: 1,2 В, 75 Ом; Компонентный: 1,05 В, 75 Ом
Максимальный уровень входного аналогового аудиосигнала 4 dBu, 50 кОм
Максимальный уровень входного аудиосигнала S/PDIF 1 В, 75 Ом
Полоса пропускания аудиотракта 20 Гц…20 кГц (при 0 dBu)
Потери на отражение: –18 дБ

Применение

  • Передача сигнала на большие расстояния в оборудовании для презентаций.
  • Презентационные системы
