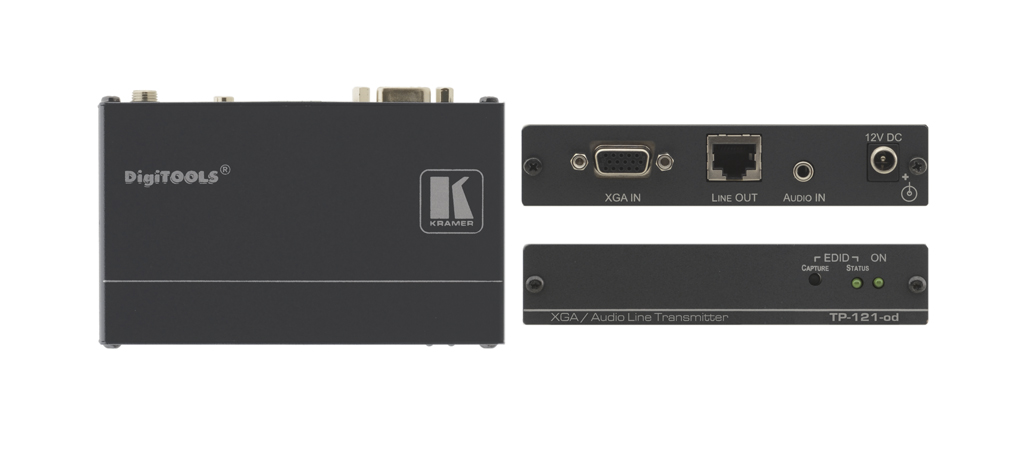

Kramer TP-121-OD

TP-121-od - передатчик компьютерного графического видеосигнала, аналогового стереофонического аудиосигнала и аудиосигнала S/PDIF по кабелю на витой паре. Передатчик TP-121-od переводит входной видеосигнал и небалансный стереофонический аудиосигнал в форму, пригодную для передачи по витой паре. Приемник TP-122-od на другом конце линии выполняет обратное преобразование и выдает компьютерный графический видеосигнал, небалансный стереофонический аудиосигнал и цифровой аудиосигнал S/PDIF.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Рекомендуемые приемники:
TP-122-od, TP-46, TP-50, TP-305A, TP-310A

Особенности

• совместимость с HDTV
• максимальное разрешение WUXGA и 1080p
• дальность передачи до 100 м (и более при снижении разрешения)
• защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)
• считывание и сохранение EDID из устройства отображения
• разъемы для подключения витой пары - RJ-45
• кабель: UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
• система Power Connect™ - только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала, если ее длина не превышает 50 м
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Технические характеристики

  Входы:	VGA (1 вх.): разъем HD15F; Стереозвук (1 вх.): 3,5-мм аудиорозетка
  Выходы:	Витая пара (1 вых.): разъем RJ-45
  Максимальный размах выходного сигнала:	Видеосигнал 1 В, звук 2,5 В
  Разрешение:	WUXGA и 1080p
  Полоса пропускания (-3 дБ):	Аудиосигнал 20 Гц - 20 кГц (0,5 дБ)
  Отношение сигнал/шум:	Видеосигнал 58 дБ (невзвешенное), 68,3 дБ (взвешенное) на 5 МГц; аудиосигнал лучше -80 дБ
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы
  Регулировки:	Уровень -7,5...+4,4 дБ; АЧХ 0...+33 дБ (130 м, 50 МГц)
  Связь:	По переменному току
  Коэффициент гармоник + шум:	Аудиосигнал <0,01%
  Питание:	=12 В, 380 мА
  Габаритные размеры (Ш, Г, В):	12 см х 7,5 см х 2,5 см
  Масса:	0,3 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-3Т

  Применения

• презентационные и мультимедийные системы
• передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах.
