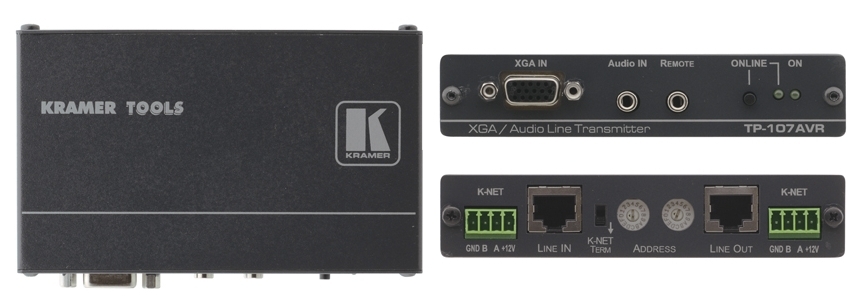

Kramer TP-107AVR

TP-107AVR — передатчик компьютерного графического сигнала с разрешением, превосходящим UXGA, и стереофонического аудиосигнала по кабелю на витой паре. Выдаваемый на выход сигнал берется, по выбору оператора, либо со входа на витой паре, либо со входа компьютерного графического сигнала и аудиовхода. Выходной сигнал передается по одному кабелю на витой паре на соответствующий приемник

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Рекомендуемые приемники:
TP-122-od, TP-46, TP-50, TP-305A, TP-310A

Особенности

• разрешение до WUXGA
• входы — 15-контактный разъем HD, 3,5-мм аудиорозетка и разъем RJ-45
• выход — витая пара (RJ-45)
• возможность последовательного соединения кабелем на витой паре до 16 приборов TP-107AVR. Любой прибор можно активировать либо нажатием кнопки ON LINE (на передней панели или замыканием контактов), либо дистанционно с контроллера RC-108 или RC-116 через K-NET™, либо с любого пульта управления оборудованием помещения, поддерживающего передачу данных через RS-485
• дальность передачи до 100 м. В зависимости от разрешения сигнала, типа кабеля и количества последовательно соединенных приборов возможна передача и на большие расстояния
• кабель: UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
• управление кнопками на передней панели, замыканием контактов (3,5-мм разъем), через RS-485 или K-NET™ для соединенных последовательно приборов
• канал управления K-NET™ — питание и управляющие сигналы передаются по одному кабелю
• проходной вход K-NET™ для каскадного включения нескольких приборов
• отключаемый терминатор K-NET™
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)

  Технические характеристики

  Входы:	VGA (1 вх.): разъем HD15F; Витая пара (1 вх.): разъем RJ-45; Стереозвук (1 вх.): 3,5-мм аудиорозетка
  Выходы:	Витая пара (1 вых.): разъем RJ-45
  Полоса пропускания	(–3 дБ) 150 МГц, звук 20 кГц
  Дифференциальное усиление	2,5%
  Дифференциальная фаза	0,5°
  К-фактор	0,2%
  Максимальный размах выходного сигнала	Видеосигнал 1,3 В, аудиосигнал 3 В
  Органы управления	Переключатель терминатора линии RS-485, разъем подключения кнопки дистанционного выбора входа
  Связь	По переменному току
  Отношение сигнал/шум	Видеосигнал 61 дБ (5 МГц), аудиосигнал 77 дБ (1 МГц)
  Коэффициент нелинейных искажений аудиотракта + шум	0,152% (1 МГц)
  Коэффициент второй гармоники аудиотракта	0,009%
  Перекрестная помеха при наихудших условиях Видео на звук:	–43 дБ (6 МГц)
  Габаритные размеры (Ш, Г, В)	12 см х 7 см х 2,4 см
  Масса	0,3 кг
  В комплекте	Источник питания, монтажная скоба
  Опции	Адаптер для установки в 19-дюймовую стойку RK-3Т
