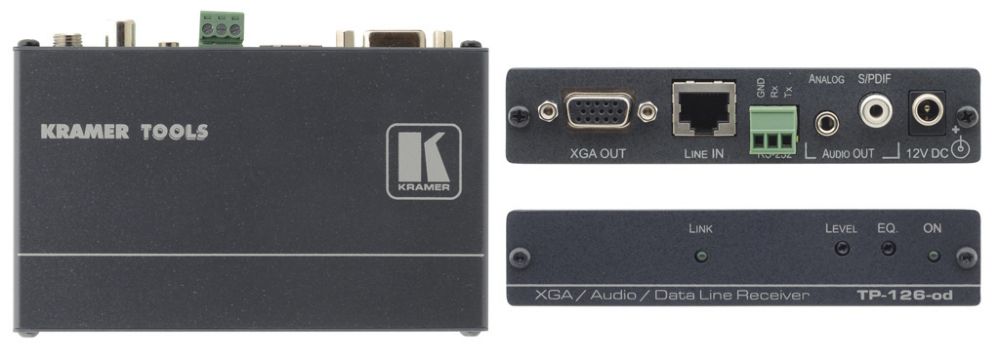

Kramer TP-126-OD

TP-126-od - приемник компьютерного графического видеосигнала совместно с небалансным стереофоническим аудиосигналом и сигналами интерфейса RS-232. Прибор принимает сигнал от передатчика TP-125-od по кабелю на витой паре и преобразует его в исходные компьютерный графический видеосигнал, аудиосигнал и сигналы RS-232.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

ВНИМАНИЕ! Система передачи питания по кабелю витой пары (PowerConnect) для данных приборов не поддерживается. Подключайте собственные адаптеры питания (из комплекта поставки) к передатчику и приемнику сигнала.

Рекомендуемые передатчики:
TP-126-od

Особенности

• максимальное разрешение WUXGA
• совместимость с HDTV
• защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)
• разъемы для подключения витой пары - RJ-45
• выходные аудиосигналы - небалансный стереофонический и одновременно S/PDIF (24 бит, 48 кГц)
• регуляторы уровня сигнала и компенсации АЧХ кабеля
• выбор полярности строчных и кадровых синхроимпульсов
• дальность передачи до 100 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
• кабель: UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
• двунаправленный интерфейс RS-232 с максимальной скоростью передачи данных 19,2 кбит/с
• система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет по витой передавать команды интерфейса RS-232
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Технические характеристики
  Входы:	Витая пара (1 вх.): розетка RJ-45
  Выходы:	VGA (1 вых.): разъем HD15F; S/PDIF (1 вых.): разъем RCA; Стереозвук (1 вых.): 3,5-мм аудиорозетка; RS-232 (1 вх./вых.): полнодуплексный (TxD/RxD), до 19200 бит/с, 3-конт. клеммный блок
  Максимальный размах выходного сигнала:	Видеосигнал 1,6 В, звук 2,3 В
  Регулировки:	Уровень -7,5…+4,4 дБ, компенсация АЧХ кабеля 0...+33 дБм (130 м, 50 МГц)
  Полоса пропускания:	Аудиосигнал 20 Гц - 20 кГц (0,5 дБ)
  Отношение сигнал/шум:	Аудиосигнал лучше -80 дБ
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы
  Связь:	По переменному току
  Коэффициент гармоник + шум:	Аудиосигнал <0,01%
  Питание:	=12 В, 60 мА
  Габаритные размеры (Ш, Г, В):	12,1 см х 7,2 см х 2,4 см
  Масса:	0,3 кг
  В комплекте:	Источник питания
