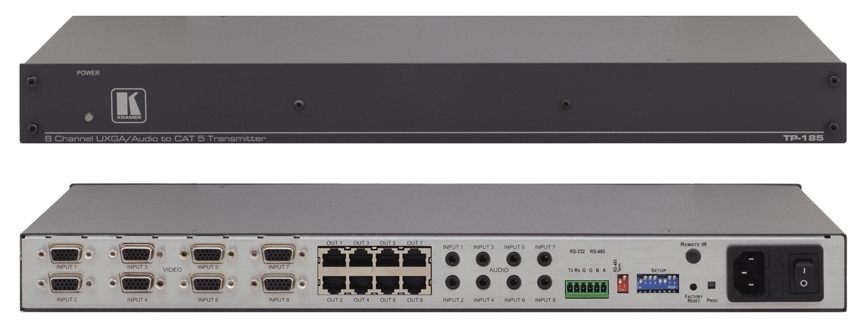

Kramer TP-185

TP-185 - передатчик компьютерного графического видеосигнала совместно с небалансным стереофоническим аудиосигналом и двунаправленными сигналами интерфейса RS-232/RS-485. У прибора восемь каналов. Входной сигнал каждого канала преобразуется в формат для передачи по кабелю на витой паре и передается в соответствующие приемники. TP-185 прекрасно дополнит любой матричный коммутатор с восемью выходами, давая возможность передавать его выходные сигналы по кабелям на витой паре.

ВНИМАНИЕ! Подключение выходов к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальное разрешение WUXGA
• совместимость с HDTV
• восемь входов компьютерного графического сигнала и HDTV (Y, Pr, Pb) на 15-контактных разъемах HD
• восемь входов стереофонического аудиосигнала на 3,5-мм розетках
• сигнал интерфейса RS-232 или RS-485 (полный дуплекс, до 19200 бит/с) передается от одного источника на любой приемник или на все приемники одновременно
• восемь выходов на кабель на витой паре (розетки RJ-45)
• дальность передачи до 100 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
• кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
• корпус для установки в стандартную 19-дюймовую стойку (1U). в комплект входят монтажные уголки.

  Технические характеристики
  Входы: VGA/YUV (8 вх.):	15-конт. разъемы HD; Стереозвук (8 вх.): 3,5-мм аудиорозетки
  Выходы: Витая пара (8 вых.):	разъемы RJ-45
  Длина линии связи:	До 100 м
  Разрешение:	До WUXGA (1920 x 1200), 1080р
  Максимальный размах выходного сигнала:	Видеосигнал 1,6 В, аудиосигнал 2,3 В
  Управление:	Интерфейсы RS-232 и RS-485 (3-конт. клеммный блок)
  Полоса пропускания аудиотракта:	20 Гц - 20 кГц (0,5 дБ)
  Отношение сигнал/шум аудиотракта	<-80 дБ
  Общий коэффициент передачи	0 дБ
  Связь:	По переменному току
  Коэффициент нелинейных искажений аудиотракта + шум:	Аудиосигнал <0,03%
  Питание:	Сеть 100-240 В, 16 ВА
  Габаритные размеры (Ш, Г, В):	48,3 см х 11,5 см х 4,5 см (1U)
  Масса:	3,8 кг
  В комплекте:	Сетевой шнур, уголки для установки в стойку

  Применения

• передача видео-, аудиосигналов и сигналов интерфейса RS-232 на значительные расстояния по стандартным кабелям на витой паре
• выбор источников и приемников сигнала в мультимедийных и презентационных системах.
