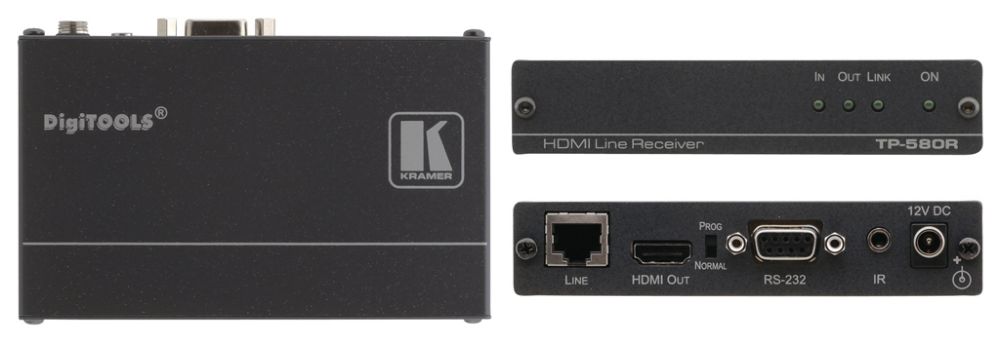

Kramer TP-580R

высококачественный передатчик и приемник сигнала HDMI, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре по технологии HDBaseT. TP-580T преобразует перечисленные сигналы в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемникаTP-580R. Им выполняется обратное преобразование в исходные форматы.

Приборы совместимы с другими приборами, использующими технологию HDBaseT, например WP-580R, WP-580T.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 3,4 Гбит/с
• совместимость с HDTV
• соответствие требованиям HDCP
• технология HDBaseT™
• поддержка HDMI — HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)
• пропуск сигнала 3D без изменений
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• поддержка разрешений 2K и 4K
• инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
• дальность передачи сигнала до 70 м при использовании кабеля категории FTP/STP 5е или более качественного. Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
• светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания
• компактный корпус Kramer DigiTOOLS®. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Технические характеристики

  Входы TP-580T:	HDMI (1 вх.): разъем HDMI; ИК-сигнал (1 порт): 3,5-мм аудиорозетка; RS-232 (1 порт): 9-конт. разъем D-sub
  Выход TP-580T:	Витая пара HDBaseT (1 вых.): разъем RJ-45
  Вход TP-580R:	Витая пара HDBaseT (1 вх.): разъем RJ-45
  Выходы TP-580R:	HDMI (1 вых.): разъем HDMI; ИК-сигнал (1 порт): 3,5-мм аудиорозетка; RS-232 (1 порт): 9-конт. разъем D-sub
  Полоса пропускания:	Максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/c на графический канал)
  Скорость передачи данных RS-232:	до 115200 бит/с
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Питание:	12 В, 275 мА
  Рабочая температура:	0°...40°C
  Температура хранения:	-40°...+70°C
  Относительная влажность воздуха:	От 10% до 90% без конденсации
  Габаритные размеры (Ш, Г, В):	18,8 x 11,4 x 2,4 см
  Масса:	0,6 кг
  Принадлежности:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку
