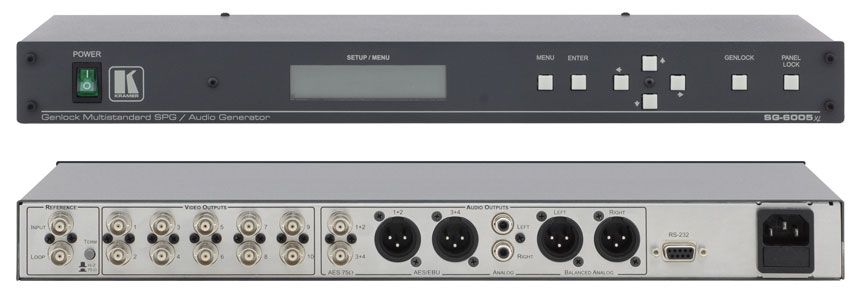

Kramer SG-6005XL

Kramer SG-6005XL

Артикул 05754
Производитель: Kramer
Цена: 190 792 руб.
Рейтинг:comment rank 5
Просмотров 2770
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

SG-6005xl – генератор черного поля, цветных полос, сигнала синхронизации в композитном формате, а также аудиосигнала. Прибор имеет десять выходов композитного видеосигнала, выходы небалансного стереофонического аудиосигнала и AES-75 Ом с разъемами BNC, выходы балансного стереофонического аудиосигнала и AES/EBU с разъемами XLR. Генератор может быть синхронизирован с внешним источником видеосигнала.

ОСОБЕННОСТИ

  • десять выходов композитного видеосигнала
  • девять испытательных сигналов
  • выходной сигнал – цветные полосы или черное поле (по выбору)
  • подстройка фазы SCH
  • проходной аналоговый вход внешней синхронизации
  • отключаемый терминатор линии входного сигнала
  • аудиовыходы – балансный, небалансный, AES-75 Ом и AES/EBU, регулируемая частота и амплитуда сигнала
  • управление с передней панели и через интерфейс RS-232 (управляющая программа K-Router® для Windows предоставляется бесплатно)
  • универсальный источник питания ~100-240 В
  • стандартный корпус для установки в 19-дюймовую стойку, высота 1U.
  • В комплект входят монтажные уголки

Применения



  • синхронизация аппаратуры в студии с общим стабильным синхрогенератором
  • получение опорного сигнала для профессиональных видеокамер
  • тестирование и настройка профессиональной видео- и аудиотехники
  • цветные полосы для заполнения в студиях тиражирования



Технические характеристики

Входы Внешняя синхронизация (1 вх.): 1 В, 75 Ом, проходной, разъемы BNC с выключателем терминатора
Выходы Композитный видеосигнал (10 вых.): 0,3 В, 75 Ом (черное поле) или 1 В максимум, 75 Ом (цветные полосы), индивидуальный выбор сигнала, разъемы BNC; Балансный стереозвук (1 вых.): максимум 12 dBu, два разъема XLR; Стереозвук (1 вых.): максимум 6 dBu, два разъема RCA; AES/EBU (2 вых.): максимум 0 dBFS, разъемы XLR; AES3-ID (2 вых.): максимум 0 dBFS, разъемы BNC
Отношение сигнал/шум Видеосигнал >73 дБ (черное поле), аудиосигнал >89 дБ
Управление Кнопками передней панели через экранное меню и интерфейс RS-232 —выбор испытательного сигнала, выбор частоты аудиосигнала (10 Гц-20 кГц), выбор уровня цифрового (31dBFS) и аналогового аудиосигнала (31 dBu), индивидуальное отключение каналов. Кнопки внешней синхронизации, блокировки передней панели, отключения входного терминатора
Стабильность 1 миллионная доля
Источник питания Сеть ~100-240 В, 50/60 Гц, 10 ВА
Масса 2,5 кг
Габариты (Ш * Г * В) 48,3 см x 17,8 см x 1U, корпус с возможностью установки в стойку
Телевизионные системы NTSC и PAL
Характеристики цифровых сигналов Видеосигнал 10 бит, 27 МГц, аудиосигнал 20 бит, 48 кГц
Цветные полосы 8 выбираемых пользователем испытательных таблиц
