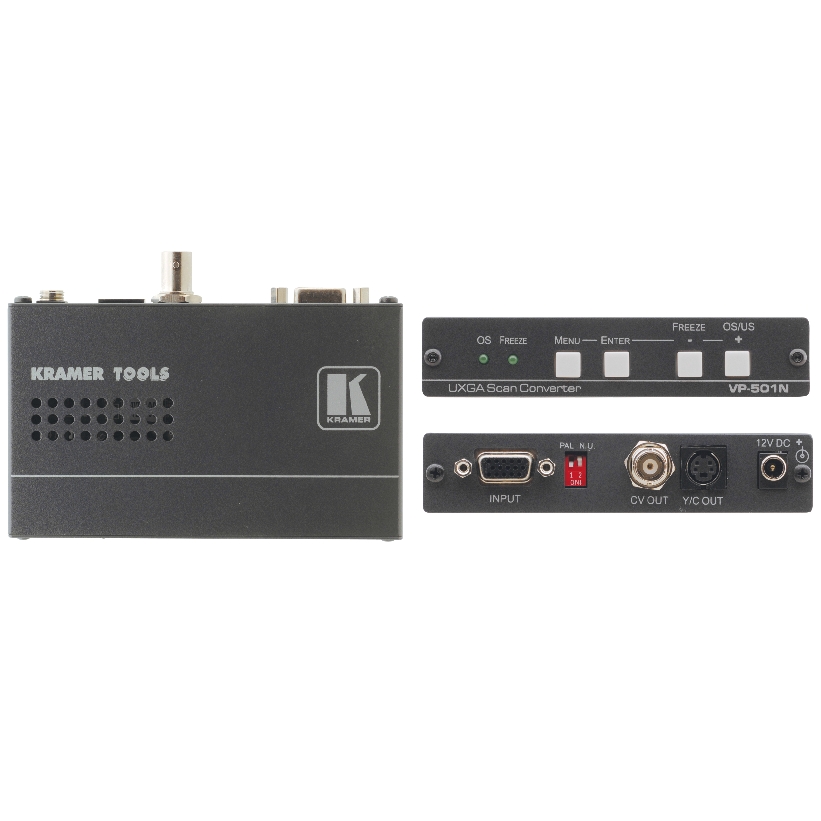

VP-501N -преобразователь частоты развертки компьютерного графического сигнала или сигнала телевидения высокой четкости. Он предназначен для преобразования видеографики с разрешением до UXGA (1600 x 1200) или HDTV (1080i) в композитный видеосигнал и в s-Video (Y/C) (одновременно) в телевизионных системах PAL или NTSC.
Особенности
- входное разрешение до UXGA (1600x1200) и HD (1080i)
- регулятор параметров сигнала Proc-Amp - насыщенности, четкости, контрастности и яркости
- цветовое пространство RGB или YUV (по выбору)
- выходной видеосигнал в системах PAL или NTSC (по выбору)
- выходной сигнал одновременно в композитном и s-Video (Y/C) форматах
- управление с передней панели с использованием экранных меню
- хранение четырех комбинаций настроек (параметры регулятора Proc-Amp, вход, выход, увеличение, заставка при отсутствии входного сигнала) в энергонезависимой памяти
- подавление шумов изображения
- встроенный генератор семи испытательных сигналов, один из которых автоматически выводится на дисплей при отсутствии входного сигнала
- режим растянутой или сжатой развертки (по выбору) со светодиодной индикацией
- режим стоп-кадра со светодиодной индикацией
- компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)
Технические характеристики
| Входы: |
VGA/YUV (1 вх.): разъем HD15F |
| Выходы: |
Композитный видеосигнал (1 вых.): 1 В, 75 Ом, разъем BNC; |
| YC (1 вых.): |
1 В (Y), 0,3 В (C), 75 Ом, разъем мини-DIN |
| Телевизионные системы выходного сигнала: |
PAL, NTSC (по выбору) |
| Максимальный размах выходного сигнала: |
1 В |
| Разрешение входного сигнала: |
VGA-UXGA |
| Отношение сигнал/шум: |
49 дБ |
| Регулировки: |
С передней панели и через экранное меню - насыщенность, четкость, контрастность, яркость. Стоп-кадр, растянутая или сжатая развертка, автоцентровка, генератор испытательных сигналов |
| Питание: |
=12 В, 320 мА |
| Габаритные размеры (Ш, Г, В): |
12 х 7,5 х 2,5 см |
| Масса: |
0,3 кг |
| Принадлежности: |
Источник питания, монтажная скоба |
| Опции: |
Адаптер для установки в 19-дюймовую стойку RK-3Т |
|
