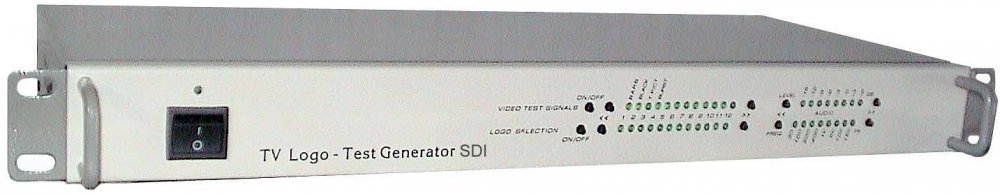

Teleview LTG SDI

Универсальный генератор аналоговых и SDI телевизионных сигналов для телестудий. Устройство позволяет решить несколько задач. Во время вещания может осуществлять наложение цветного логотипа на проходящий видеосигнал или использоваться в качестве синхрогенератора, а в перерывах и во время профилактики оборудования позволяет осуществить контроль работоспособности и оценки практически всех основных характеристик видео тракта. Имеющийся встроенный звуковой генератор, дает возможность проверить звуковой тракт.
Генератор прост в использовании, имеет возможность загрузки собственных испытательных сигналов, включая одну полноэкранную тестовую таблицу типа УЭИТ. Испытательные сигналы формируются цифровым методом, что позволяет получить стабильные во времени характеристики этих сигналов, позволяющие с достаточной достоверностью оценить параметры контролируемого ТВ тракта
Основные эксплуатационные возможности:
12 различных испытательных видео сигналов, включая полноэкранную таблицу типа УЭИТ
8 частот синусоидального аудио сигнала
Возможность самостоятельного создания испытательных сигналов и УЭИТ
Возможность изменения уровня выходного аудио сигнала.
Возможность оперативного выбора логотипа из 12 хранящихся в энергонезависимой памяти.
Возможность оперативного включения /выключения логотипа.
Загрузка изображений через интерфейс RS-232.
Возможна работа в режиме внешней синхронизации от внешнего СЧП или полного видеосигнала.
Управление от лицевой панели
Наличие реле обхода, позволяет, в случае необходимости, оперативно исключить устройство из видеотракта.
При работе в качестве синхрогенератора возможна установка дополнительных выходов.
В режиме синхрогенератора имеется возможность ведения от прецизионного источника (например, спутникового сигнала).
Технические возможности:
Полностью цифровое формирование видеосигнала и сигналов звука.
Видеовыходы - Composite PAL и SDI.
Вырабатывает сигнал черного поля (СЧП) системы PAL для взаимной синхронизации телевизионного оборудования стандарта PAL.
Кварцевая стабилизация частоты синхроимпульсов.
Формат сигнала в цифре 4-2-2 Y-Dr-Db в соответствии с протоколом 656.
Микропроцессорное управление режимом работы обеспечивает сохранение выбранных установок.
Формат по выходу Y-U-V, или Y/C либо SDI является дополнительной опцией, реализуется при заказе, путем установки дополнительных плат.
Имеется только один вход композитного сигнала, на который в варианте логогенератора подается видеосигнал, на который должен накладываться логотип, а в варианте синхрогенератора на этот вход подается сигнал внешней синхронизации
Металлический корпус дает возможность установки устройства в стандартную стойку 19”.
Программная поддержка
Создание испытательных сигналов и запись этих сигналов и логотипов в энергонезависимую память устройства осуществляется специализированной программой, входящей в состав поставки. Установка местоположения логотипа на экране осуществляется той же программой.
Краткие технические параметры
• Система выходного сигнала PAL
• Входы и выходы - CVBS И SDI
• Видеосигнал соответствует ГОСТ 7845-92 и рекомендациям ITU-R BT.470-4 "Television Systems" (CCIR Report 624).
• Входное сопротивление по видео 75 Ом.
• Номинальный размах по выходу видео 1В,75 Ом
Аудио 0дБ 600Ом.
• Формат цифрового представления 4-2-2
• Частота дискретизации -13,5 МГц.
• ЦАП - 8 бит 108 МГц
• Внешняя синхронизация: от сигнала черного поля (СЧП) 0,3 В * 75 Ом
либо ПВС 1В * 75Ом
• Диапазон подстройки фазы выходного сигнала
относительно опорного +/- 4 мксек
• Интерфейс загрузки тестовых изображений от ПК RS-232
• Режим работы - непрерывный.
Общие параметры:
• Питание 220V/50Гц.+/- 10%
• Потребляемая мощность <30Вт
• Размер 19`` 1U 480*45*180 мм,
• Вес 2.6 кг.
• Диапазон рабочих температур +10 - +40 C

Параметры звукового генератора
• Номинальный выходной уровень 0 дБ (0,775 В В на нагрузке600 Ом).
• Фиксированные частоты (Гц) 20; 100; 200; 400; 1000; 5000; 10000; 15000
• Коффициент нелинейных искажений < 0,4%
• Диапазон регулировки уровня выходного сигнала -15 - +5 дБ
Разъемы TRS (Stereo Jack) или , по заказу XLR (Canon 3pin) .
