AJA KUMO 3232

AJA KUMO 3232

Артикул 06712
Производитель: AJA
Цена: 628 355 руб.
Рейтинг:comment rank 5
Просмотров 2807
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

Компактные роутеры

Компактные SDI-роутеры AJA KUMO обеспечивают эффективное управление маршрутизацией, поддерживают полный спектр спецификаций стандартов SDI, HD-SDI, 3G SDI и качество работы сигнала, превышающее требования SMPTE. Сверхкомпактный рэковый высотой 1RU или 2RU имеет глубину всего несколько дюймов, что делает эти роутеры прекрасным решением для любой вещательной, продакшн или постродакшн-среды: от мобильных спортивных и монтажных студий до корпоративных видеоинсталляций и комплектов оборудования для живых выступлений.

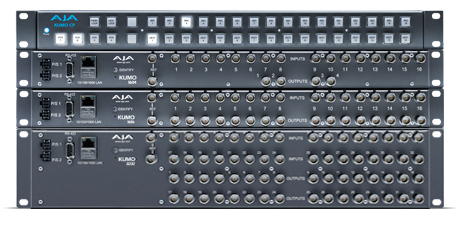

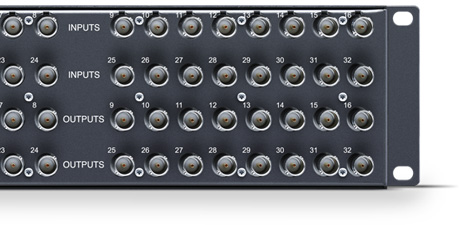

SDI-роутеры AJA KUMO SDI доступны в трех конфигурациях: AJA KUMO 3232 имеет по 32 входа и выхода 3G SDI, AJA KUMO 1616 – по 16 входов и выходов 3G SDI, AJA KUMO 1604 – 16 входов 3G SDI и 4 выхода 3G SDI.

Эффективное управление маршрутизацией

Функциональная кроссировочная матрица роутеров позволяет направлять сигнал с любого входа на любой выход. Сигнал также может быть направлен на несколько выходов без необходимости в дополнительных патч-панелях или усилителях.

Надежность решений для телевещания

Будучи разработанными для критичных задач в телевещании, продакшн и постпродакшн в роутеры AJA KUMO используют в своей конструкции элементы премиум-качества в сочетании с системой резервирования источников питания, что гарантирует бесперебойную работу устройств даже при выходе из строя одного из источников питания.

Простая установка и настройка

Благодаря встроенной операционной системе Linux и поддержке протокола HTTP роутеры AJA KUMO позволяют наблюдать за их состоянием и управлять через локальную сеть при помощи обыкновенного вэб-браузера. Никакого дополнительного программного обеспечения не потребуется.

Поддержка роутерами AJA KUMO протоколов Bonjour и Zeroconf обеспечивает автоматическое определение сетевых параметров. Необходимо лишь подключить AJA KUMO к сети или компьютеру и система сама настроит все необходимые параметры. Также возможна ручная настройка стандартных сетевых параметров, которые позволят обращаться к каждому роутеру AJA KUMO по индивидуальному IP-адресу. Используя вэб-браузер, вы можете изменять сетевые TCP/IP параметры роутеров KUMO, присваивать им имена, а также источникам и приемникам видеосигнала и управлять работой роутеров.

Роутеры AJA KUMO легко интегрируются в существующую инфраструктуру при использовании стандартного протокола Grass Valley Native Protocol через RS-422- или Ethernet-подключение. Ethernet-подключение позволяет дистанционно контролировать работу всех роутеров AJA KUMO, подключенных к сети.

Аппаратная контрольная панель AJA KUMO

AJA KUMO CP является опциональной рэковой (1RU) панелью управления роутерами AJA KUMO, которая используется в автономной или сетевой конфигурации.

При подключении к единой сети контрольная панель AJA KUMO CP позволяет управлять роутерами AJA KUMO из любого места в студии без необходимости в компьютере. Одна панель позволяет управлять четырьмя роутерами.

Автономная конфигурация подразумевает непосредственное подключение панели AJA KUMO CP к роутерам AJA KUMO при помощи стандартных кабелей RJ45 (напрямую или через свитч). Внутреннее программное обеспечение роутеров AJA KUMO автоматически назначает входы и выходы на соответствующие клавиши панели. Таким образом, после включения питания система будет готова к работе мгновенно.

Ключевые возможности

  • Входы и выходы SD, HD, 3G SDI с разъемами BNC (SMPTE 259M/292M/424M).
  • Автоматическая подстройка и реклокинг сигнала.
  • Поддержка всех типов вложенных SDI-данных, включая эмбедированное аудио.
  • Синхровход с разъемом BNC, пассивная петля, синхронизация Blackburst для форматов PAL/NTSC или Tri-sync – для HD-форматов.
  • Интегрированный сетевой адаптер 10/100/1000 Ethernet.
  • Использование протоколов Bonjour и Zeroconf для автоматического определения сетевых параметров.
  • Использование операционной системы Linux со встроенным вэб-сервером для дистанционного управления роутером при помощи стандартного вэб-браузера.
  • Управление по протоколу HTTP или при использовании аппаратной контрольной панели AJA KUMO CP (приобретается отдельно).
  • Форм-фактор 1 RU или 2RU.
  • Изолированные друг от друга входы питания (основной и резервный).

Технические характеристики

Поддерживаемые видеоформаты

  • 525i 29.97
  • 625i 25
  • 720P 50, 59.94, 60
  • 1080i 25, 29.97, 30
  • 1080PsF 23.98, 24, 25, 29.97, 30
  • 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Видеовходы

  • SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битные.
  • Single Link 4:2:2 (один BNC-разъем на одно устройство)

Видеовыходы

  • SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битные.
  • Single Link 4:2:2 (один BNC-разъем на одно устройство)

Аудиовходы

  • 8 каналов 24-битного эмбедированного SMPTE-259 SDI-аудио с синхронизацией и частотой дискретизации 48 кГц.

Аудиовыходы

  • 8 каналов 24-битного эмбедированного SMPTE-259 SDI-аудио с синхронизацией и частотой дискретизации 48 кГц.

Поддержка таймкода

  • Сквозная трансляция сигнала SDI RP188 со входов на выходы.

Синхровход

  • Аналоговая синхронизация Color Black (1V) или композитная (2 или 4V).
  • Неблокирующая пассивная петля.

Сетевой интерфейс

  • 10/100/1000 Ethernet (RJ-45)
  • Интегрированный вэб-сервер для дистанционного управления по сети

Управление

  • Протоколы RS-422 и Grass Valley Native Protocol.
  • 9-контактный D-разъем со следующей схемой расположения выводов:
1 GND
2 RX-
3 TX+
4 GND
5 Нет подключения
6 GND
7 RX+
8 TX-
9 GND
Экран GND

Физические параметры

  • Ширина: 19” (48,26 см)
  • Глубина:
    • KUMO 3232, 1616 и 1604: 1,5” (3,81 см)
    • KUMO CP: 1,3” (3,3 см)
  • Высота:
    • KUMO 3232: 3,5” (8,90 см)
    • KUMO 1616, 1604 и CP: 1,75” (4,45 см)
  • Питание: 100 – 240 В AC, 50 – 60 Гц, 9 – 18  В DC (два внешних блока питания со взаимным резервированием).
    • KUMO 3232: 30 Вт номинально, 10 A.
    • KUMO 1616: 20 Вт номинально, 1,8 A.
    • KUMO 1604: 7,5 Вт номинально, 0,8 A.
    • KUMO CP: 4 Вт номинально, 10 A.
  • Вес:
    • KUMO 3232: x.x фунта (0.xx кг).
    • KUMO 1616: 1.4 фунта (0.64 кг).
    • KUMO 1604: 1.2 фунта (0.55 кг).
    • KUMO CP: 1.2 фунта (0.55 кг).
  • Рабочая среда:
    • Рабочая температура: от 0 до 40 градусов Цельсия.
    • Относительная влажность: от 0 до 90%, без конденсации.
