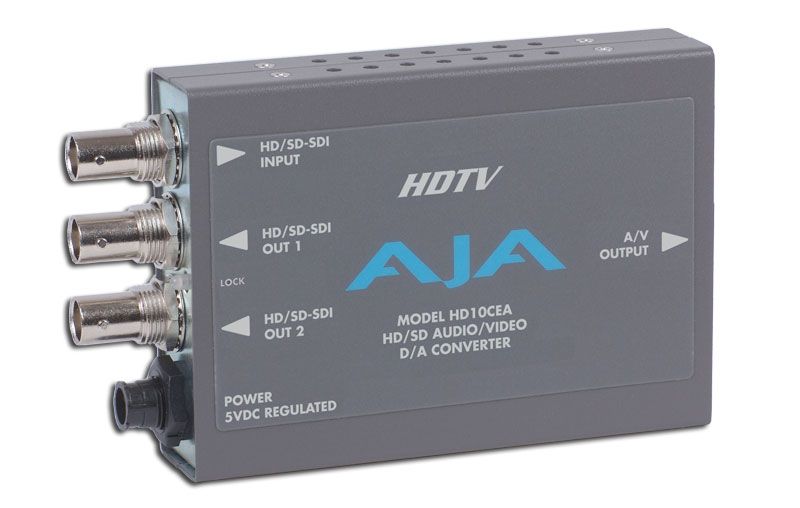

Конверторы видеосигналов AJA HD10CEA

Видео/аудиоконвертер SDI/HD-SDI-сигнала в аналоговый формат

Конвертер AJA HD10CEA преобразовывает SDI/HD-SDI-сигнал с эмбедированным аудио в аналоговый видеоформат с 4-мя каналами балансного аналогового аудио. SD-видеовыходы могут быть сконфигурированы как YPbPr (Betacam или SMPTE/EBU-N10), RGB, композитные или YC (S-Video); HD-видеовыходы – как YPbPr или RGB. Аналоговые аудиовыходы являются балансными. 4 аудиоканала могут переключаться между группами 1-4. К конвертеру прилагается интерфейсный кабель с 25-контактным миниатюрным D-разъемом с одной стороны и аудио/видеоразъемами с другой. Все настройки аудио- и видеоинтерфейсов совершаются при помощи внешнего DIP-переключателя. Это универсальное, недорогое, миниатюрное мониторное решение также обладает двумя петлевыми SDI/HD-SDI-выходами.

Ключевые особенности

• Цифро-аналоговый аудио/видеоконвертер
• SDI/HD-SDI-вход с поддержкой эмбедированного аудио
• Компонентный или композитный SD-видеовыходы (при входящем SD-сигнале)
• Компонентный HD-видеовыход (при входящем HD-сигнале)
• Четыре балансных выходных аудиоканала
• Два сквозных SDI/HD-SDI-выхода с функцией эквализации сигнала
• Возможность назначения пары или группы аудиоканалов на 4 аудиовыхода

Технические характеристики

Входы

• SDI/HD-SDI с поддержкой эмбедированного аудио, 1x BNC

Выходы

• SD-видео: YPbPr - SMPTE, EBU-N10, Betacam, RGB, NTSC, PAL, YC (S-Video)
• HD-видео: YPbPr, RGB
• Аудио: 4 балансных канала
• Видео/аудовыходы на интерфейсном кабеле с 25-контактным D-разъемом.
• Два сквозных SDI/HD-SDI-выхода с функцией эквализации сигнала, 2x BNC.

Пользовательское управление

• Внешний DIP-переключатель
• Видеоформат
• Защитный интервал
• Горизонтальное/вертикальное гашение
• Аудиогруппа 1 - 4
• Уровень аудиосигнала: +24, +18, +15, +12 dBu, Full Scale Digital.

Питание

• От +5 до +18 В DC (регулируемое), 4 Вт, требуется адаптер питания

Размеры

• 5,8" x 3,1" x 1" (147 x 79 x 25 мм)
