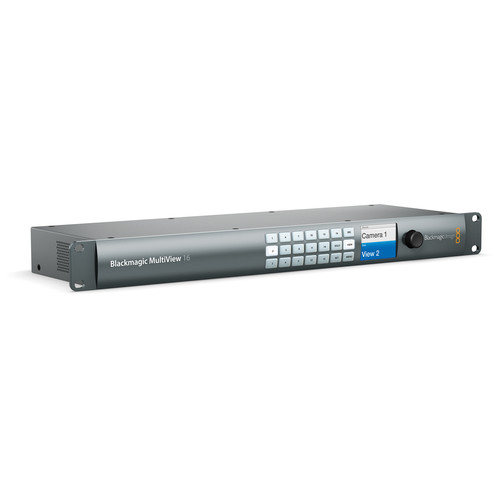

Blackmagic MultiView 16

Blackmagic MultiView 16

Артикул 07176
Производитель: Blackmagic
Цена: 350 312 руб.
Рейтинг:comment rank 5
Просмотров 5897
Официальная гарантия

Есть в наличии!
Итого:  Кол-во
Заказать

Blackmagic MultiView 16 Мониторинг до шестнадцати SDI-сигналов в SD, HD и Ultra HD для вывода изображения на Ultra HD-экран или телевизор. Поддержка повторной кадровой синхронизации на каждом входе.

Blackmagic MultiView 16

Blackmagic MultiView

Мониторинг SDI-сигналов вHD или Ultra HD на одном дисплее или ТВ‑экране

Blackmagic MultiView — первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию, позволяя параллельно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.



Три модели

Одновременный вывод от четырехдо 16 источников в Ultra HD или HD



Blackmagic Multiview 4 HD

Параллельная передача SD- и HD-изображения на один экран

Blackmagic MultiView 4 HD — доступное по цене решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым, допуская включение и отключение таких дополнительных параметров, как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60, даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных, поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней (Level A и Level B). Кроме того, благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.



MultiView 4

Самый простой способ визуального контроля при работе с SD, HD и Ultra HD

Blackmagic MultiView 4 имеет четыре независимых входа 6G-SDI с поддержкой SD-, HD- и Ultra HD-форматов вплоть до 2160p/30. В комплект поставки входит программное приложение, для работы с которым используют порт Ethernet. Оно позволяет выбирать звук для вывода и создавать собственные идентификаторы источников, отображаемых в конфигурации 2×2. Для полноценного аппаратного контроля можно добавить Teranex Mini Smart Panel, а для установки устройства в стойку — полку Teranex Mini Rack Shelf.

MultiView 16

Синхронный просмотр до 16 SD-, HD- и Ultra HD-сигналов

MultiView 16 имеет 16 независимых входов 6G-SDI, что позволяет подключать SD-, HD- и Ultra HD-источники в любой комбинации для синхронного вывода всех сигналов на один дисплей. С помощью органов управления на передней панели, ЖК-дисплея и поворотной ручки можно менять настройки, выполнять назначение окон и отображать дополнительные параметры. Для мониторинга предусмотрено несколько конфигураций: 2×2, 3×3 и 4×4, а также полноэкранный режим.



Работа в студии и за ее пределами

Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных, при производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.



Независимые окна

Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входах используется полнокадровая повторная синхронизация, которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов, позволяя выводить на единый дисплей изображение в NTSC, PAL, 720p, 1080i и 1080p, а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.



Просмотр в высоком разрешении

Лучшее решение для одновременного вывода изображений

MultiView поддерживает работу с HD, а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD, поэтому качество изображения будет значительно лучше, чем раньше. В конфигурации 2×2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920×1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры, проекторы, вещательные мониторы и другое оборудование.



Расширенный функционал

Идентификаторы окон, Tally и индикаторы звука

MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally, отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.



DI-интерфейс для передачи данныхс разной скоростью

Совместимость с SD-, HD- и Ultra HD‑техникой



MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входы обеспечивают автоматическое определение SD и HD, а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.



Практичный дизайн

Три модели для любой инфраструктуры

MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу, достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD, а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками, встроенным ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.



Многооконный мониторинг без границ

Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация.



Дополнительная передняя панель

Возможность установки Teranex Mini Smart Panel

Blackmagic MultiView 4 допускает установку Teranex Mini Smart Panel — дополнительного блока управления с кнопками, встроенным ЖК-дисплеем и поворотной ручкой. Панель позволяет быстро выполнять настройку и менять параметры, включать идентификаторы источников и индикаторы звука, функцию Tally и отображение границ. С ее помощью также можно задавать IP-адрес и формат видео на выходе.

Миниатюрный корпус

Совместимость со всеми аксессуарами для Teranex Mini

MultiView 4 и модели линейки Teranex Mini с поддержкой 12G-SDI имеют одинаковые размеры корпуса, поэтому полку Teranex Mini Rack Shelf можно использовать для установки одного или нескольких устройств MultiView в стойку, отдельно от конвертеров или вместе с ними. Если работа в студии требует постоянного доступа к настройкам, достаточно добавить такой элемент, как Teranex Mini Smart Panel. Панель облегчает управление за счет удобных меню, которые обеспечивают более быстрое изменение параметров по сравнению с переключателями.



Внешнее управление

Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub, которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты, установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы, но и менять настройки.

Модель обеспечивает одновременный вывод четырех независимых SDI-сигналов на один экран, позволяя параллельно использовать SD- и HD-видео с разной кадровой частотой. Вместе с изображением доступна такая информация, как идентификаторы окон и индикаторы звука, а интерфейсы SDI и HDMI дают возможность подключать оборудование профессионального класса, проекторы и широкоэкранные телевизоры.

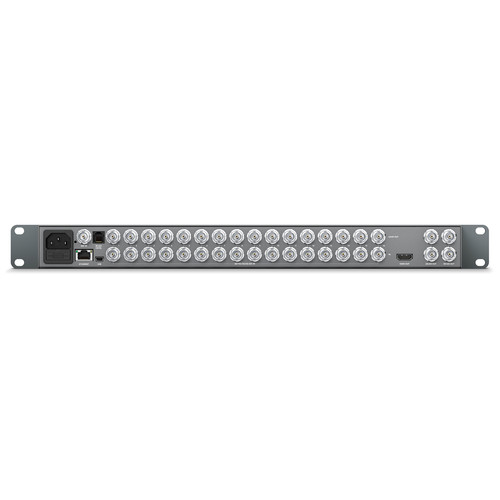

Разъемы

Видеовходы SDI

16 x 10-битных с поддержкой SD-SDI, HD-SDI и 6G‑SDI

Видеовыходы SDI

16 x 10-битных с поддержкой SD-SDI, HD-SDI и 6G‑SDI

Скорость передачи через SDI

270 Мбит/с; 1,5/3/6 Гбит/с

Видеовыходы SDI для многооконного мониторинга

2 x 10-битных с поддержкой HD-SDI и 2 x 10-битных с поддержкой 6G‑SDI

Видеовыходы HDMI для многооконного мониторинга

Один, HDMI типа A с поддержкой стандарта EDID

Регенерация SDI-сигнала

На всех SDI-выходах. Автоматическое переключение между SD-, HD- и 6G‑SDI‑форматами.

Синхровход

Black Burst и Tri-Sync для SD, HD и 4K

Скорость передачи данных

Автоматическое определение стандартов SD, HD и 6G‑SDI. Одновременный просмотр видео в 4K, HD и SD.

Обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) или порт Ethernet

Настройка

Через ЖК-дисплей или порт RJ45 Ethernet; через порт USB 2.0 для обновления прошивки и установки IP‑адреса

Blackmagic MultiView 16

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

720p/50/59,94/60, 1080p/23,98/24/25/29,97/30/50/59,94/60, 1080PsF/23,98/24/25/29,97/30, 1080i/50/59,94/60

Форматы 2K

2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF

Форматы Ultra HD

2160p/23,98/24/25/29,97/30

Форматы 4K

4K DCI 24p

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M‑B, ITU‑R BT.656 и ITU‑R BT.601

Индикаторы звука

В каждом окне, по шкале VU

Назначение источников

Да

Частота выборки SDI-изображения

4:2:2 и 4:4:4

Дискретизация SDI-звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение SDI

4:2:2 и 4:4:4, 10 бит

Цветовое пространство SDI

YUV или RGB на входе, YUV на выходе

Автоматическое переключение SDI

Поддержка разных стандартов на каждом входе с автоматическим переключением между SD‑SDI, HD‑SDI и 6G‑SDI

Поддержка метаданных SDI

Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M

Управление

Встроенная панель управления

16 кнопок для локального управления коммутацией источников, пять кнопок и ручка прокрутки для работы с меню. Цветной дисплей 2,2 дюйма.

Внешняя панель управления

В комплект поставки входит программная панель для платформ Mac и Windows, которая позволяет назначать источники для окон. Совместимость с аппаратными панелями Blackmagic Smart Control и Master Control. Поддержка Blackmagic Videohub SDK и Ethernet Videohub Control Protocol.

Управление по протоколу RS‑422

RJ9 для внешнего управления

Дисплей

Программное обеспечение MultiView для Windows™ и Mac™ в комплекте поставки

Программное обеспечение

Программное управление

Через приложение для обновления ПО

Обновление внутреннего ПО

Встроенный 1,5-дюймовый ЖК-дисплей для выбора настроек меню

Операционные системы

Mac icon

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows Icon

Windows 10 (64-разрядная версия)

Физическая установка

1 место в стойке, глубина менее 153 мм

Питание

Источник питания

Требуется кабель IEC. Вход 100-240 В переменного тока.

Защита от сбоев питания

Сохранение настроек в памяти и их восстановление при возобновлении питания

Потребляемая мощность

45 Вт

Физические размеры

Blackmagic MultiView 16

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Blackmagic MultiView 16

Приветственный пакет с QR-кодом для загрузки ПО
