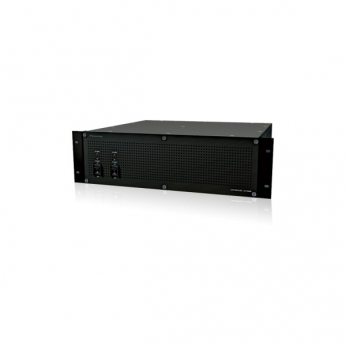

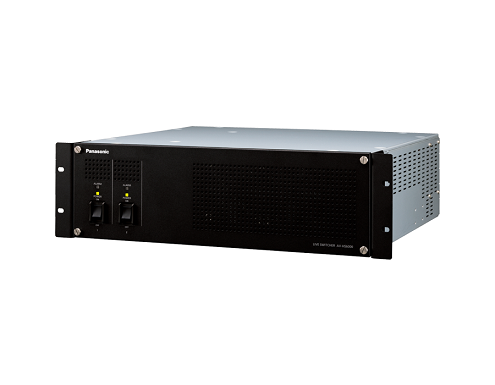

Panasonic AV-HS60U2E

Видеомикшер 2M/E, рэковая базовая станция, высота 3U
2ME Live Switcher с полной адаптацией системы, интуитивно понятным управлением, высокой надежностью и расширенной совместимостью с 4K*1

Превосходная интерактивность в реальном времени и креативность

Функционал системы*2
32 входа SDI и два входа DVI, а также 16 выходов SDI с широким выбором кейеров и DVE. Разнообразные режимы перехода и широкие возможности видеопроизводства достигаются при высокой экономической эффективности. Функции можно масштабировать с помощью подключаемого программного обеспечения.

Работоспособность
Интуитивно понятное управление осуществляется с помощью панели множественного выбора, перекрестных кнопок с функцией группировки цветов и OLED-дисплея с названием источника. Эти функции повышают наглядность и помогают быстро и точно переключаться между источниками.

Надежность
Блок питания для мейнфрейма и панели управления является резервным. Для обеспечения стабильной работы системы можно подключить до трех панелей через IP-соединение.

    *1: требуется версия прошивки 4 или более поздняя.
    *2: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе "Совместимость с форматом 3G/4K"

Возможности

Отличная Системная ценность

        32 входа SDI и два входа DVI, 16 выходов SDI
        Совместимость с форматами 3G/4K (расширенная поддержка высокой четкости)

Эффекты для повышения креативности

        Разнообразие DVE-переходов
        Различные Ключевые Игроки
        Функции памяти
        Интуитивно Понятное Переключение
        Встроенная функция MultiViewer для 4 каналов

Улучшенная Работоспособность

        Удобство использования благодаря эргономичным панелям
        Программная панель управления AV-SF6000G (бесплатная загрузка для Mac и Windows)

Гибкая Масштабируемость

        Масштабируемость системы
        Система резервного копирования для вашего спокойствия



СТРУКТУРНАЯ СХЕМА

Блок-схема AV-HS6000 (стандартный режим)



Блок-схема AV-HS6000 (режим 3G)

    * Ввод и вывод осуществляются только через клеммы с нечетными номерами.
    * Сигналы формата 1080i, в которых половина строк ослаблена, выводятся с выходов OUT13 и OUT15 (1080p). Сигналы формата выводятся с выходов OUT14 и OUT16.

Блок-схема AV-HS6000 (режим 4K)



32 входа SDI и два входа DVI, 16 выходов SDI*

Несмотря на компактный корпус высотой 3RU, этот мейнфрейм оснащен широким набором входов/выходов с синхронизатором кадров, преобразователем формата и цветокорректорами. Цвета можно настроить в соответствии с различными форматами видеоисточника, характеристиками камеры и дисплеев, что обеспечивает бесперебойную работу.

Входные данные

    Всего 34 входа: 32 входа SDI и два входа DVI.
    Все входы SDI оснащены 10-битным синхронизатором кадров.
    Восемь входов оснащены цветокорректорами.
    Четыре входа оснащены повышающими преобразователями. Сигналы могут задерживаться на срок до восьми фреймов.

Выходной сигнал

    16 выходов SDI с двумя выходами на канал.
    Четыре выхода оснащены цветокорректорами.
    Два выхода оснащены понижающими преобразователями.

Задняя Клемма панели Управления



Задняя Клемма Мэйнфрейма





Разнообразие DVE-переходов*

Помимо переходов «стирание», «смешение» и «вырезание», можно выполнять DVE-переходы с 3D DVE 2ch, такие как уменьшение размера и скольжение. Возможны различные эффекты визуализации изображений, например мозаика или расфокусировка.

    Для поддержки фона и клавиш для каждого ME предусмотрены 4 канала 3D DVE и 2 канала 2D DVE.

    * Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.

Формирование ключа

    *1: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.
    *2: Primatte® является зарегистрированным товарным знаком компании Photron Limited. Компания Photron Limited является обладателем интеллектуальных прав на Primatte®. Компания Photron Limited является обладателем патента на Primatte®.
    *3: Требуется программное обеспечение Chroma Key AV-SFU60G (продается отдельно).
    *4: Включает эффект «летающего ключа».



Функции памяти*1

С помощью функции памяти можно легко сохранять и воспроизводить настройки, видео и эффекты. Это позволяет быстро переключать и воспроизводить эффекты при создании видео в режиме реального времени, обеспечивает эффективную работу и упрощает выполнение более сложных операций с видеоэффектами.

    Память о выстреле
    Эта функция позволяет воспроизвести шаблоны фоновых переходов или другие видеоэффекты, включая размер, положение, ширину рамки и ключ PinP (максимум 81 воспоминание). Можно настроить эффект растворения, чтобы обеспечить плавный переход от текущего эффекта к следующему, сохраненному в памяти кадра.

Отобразить Пример памяти снимков



    Память о событиях

    Эта функция позволяет регистрировать и воспроизводить непрерывные эффекты изображения на временной шкале.
    Макрос -память
    Эта функция позволяет записывать и воспроизводить последовательность операций на панели управления. Она также может записывать и воспроизводить информацию о настройках, таких как ввод/вывод и ключи. Макросхемы можно воспроизвести, назначив их на кнопки перекрестных точек, такие как макрос, PGM и PST.

    Видеопамять

    Для использования в качестве источников видео можно записать движущееся изображение (клип) и неподвижное изображение (стоп-кадр) на 4 канала (максимум 81 воспоминание*2). В стандартном режиме можно сохранить до 60 секунд движущегося изображения, а в режиме высокого качества изображения — до 30 секунд. Движущееся изображение (клип) позволяет записывать и воспроизводить звук.

    *1: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.
    *2: Модуль памяти приобретается отдельно.



Интуитивно Понятное Переключение

    Панель с несколькими вариантами выбора
    Цветная панель, на которой можно отображать миниатюрные изображения с высокой четкостью. Переключатели обеспечивают тактильную обратную связь, что позволяет быстро и точно работать с памятью.

    Стирание анимации
    С помощью движущихся (клип) и неподвижных (стоп-кадр) изображений, записанных в видеопамять, можно легко создавать анимацию.

Примеры Очистки анимации



Встроенная функция 4-канального мультипросмотра*

В стандартную комплектацию входит независимая функция вывода на 4-канальный MultiViewer, позволяющая отображать до 16 разделенных экранов (всего девять шаблонов).
Все эти функции доступны без использования специализированного устройства.

    MultiViewer можно выбрать из девяти шаблонов, в том числе «четыре разделения», «пять разделений» (два шаблона), «шесть разделений» (два шаблона), «девять разделений», «десять разделений» (два шаблона) и «шестнадцать разделений».
    Можно отображать названия источников, счетчики, индикаторы уровня звука, часы и маркеры безопасности.
    Выберите режим подгонки, при котором видеоизображение имеет тот же размер, что и разделенный кадр, или режим сжатия, при котором название источника и индикатор уровня отображаются за пределами изображения.



Примеры с несколькими программами просмотра



Удобство использования благодаря эргономичным панелям

Графический пользовательский интерфейс сочетает в себе отличную наглядность и простоту управления
Панель Управления
AV-HS60C2 (модель с резервным источником питания)





Большая и удобная сенсорная панель
Панель Меню
AV-HS60C3G

    Панель меню 10.1-типа (256,5 мм) с сенсорным экраном обеспечивает быстрое и простое управление меню
    Доступна экранная программная клавиатура/цифровая панель
    Вместо панели меню можно использовать монитор DVI общего назначения

    * При использовании программной панели управления AV-SF6000G на панели меню и мониторе DVI не отображаются движущееся видео, WFM и VECT.



Два типа панелей управления

Панель управления AV-HS60C2



Панель управления AV-HS60C4



Программная панель управления AV-SF6000G (бесплатная загрузка для Mac и Windows)

Панель управления AV-HS6000 также доступна в виде прикладного программного обеспечения для ПК. Оснащенная кодеком MJPEG, она позволяет отображать видео и изображения в приложении. Возможны интуитивно понятные и простые операции при просмотре исходного видео или использовании дисплея в качестве дополнительной панели.

    * Информацию о загрузке панели управления программным обеспечением см. в разделе «Загрузка программного обеспечения».



Масштабируемость системы*1

    Предусмотрено 16 шин AUX. Доступен переход MIX с шин AUX1 на AUX4.
    Операции в меню можно выполнять с ПК или планшета через сетевое подключение.
    Различные интерфейсы и возможность установки дополнительного программного обеспечения для расширения возможностей подключения к другим устройствам. В комплект входит семь программ-плагинов, а с помощью SDK можно создать собственное программное обеспечение.



Выбираемая операция графического интерфейса



Система резервного копирования для вашего спокойствия

    Для мейнфрейма и панели управления предусмотрен резервный источник питания.
    Через IP-соединение можно управлять до тремя панелями управления.
    Ряды ME можно переключить, поменяв местами панели ME и изменив выход системы при возникновении неисправностей в работе ME.
    Для доступа к графическому интерфейсу с удаленного компьютера предусмотрен веб-браузер.
    Системные настройки и информация о памяти могут храниться на SD-картах, ПК и других дополнительных устройствах хранения данных.



Общая информация
Источник питания	Переменный ток от 100 до 240 В, 50 Гц/60 Гц (AV-HS60U2 поддерживает резервный источник питания)
Потребляемая мощность	110 W
Рабочая Температура окружающей среды	От 0 °C до 40 °C (от 32 °F до 104 °F)
Рабочая Влажность окружающей среды	От 10 % до 90 % (без образования конденсата)
Температура хранения	От 0 °C до 40 °C (от 32 °F до 104 °F)
Влажность при хранении	От 10 % до 90 % (без образования конденсата)
Вес	Прибл. 13,5 кг (29,7 фунта) (без учета аксессуаров)
Размеры (Ш x В x Г)	482 мм x 399 мм x 418 мм (18-31/32 дюйма x 5-3/16 дюйма x 16-15/32 дюйма) (без учета выступов)
Видеотерминал
Терминалы SDI IN 1 — SDI IN 32	В стандартном режиме: 32 линии • Разъем: BNC x 32 • Терминалы SDI IN 27, SDI IN 28, SDI IN 21, SDI IN 32, SDI IN 32 оснащены повышающими преобразователями, • Терминалы SDI IN 25 — SDI IN 32 оснащены цветокорректорами.
	HD-SDI	Соответствует стандарту SEMPTE 292M (BTQ-004) • 0,8 В [размах] ± 10 % (75 Ом) • Автоматический эквалайзер 100 м (328 футов) (при использовании кабеля 1,5 Гбит/с/5C-FB)
	SD-SDI	Соответствует стандарту SEMPTE 259M • 0,8 В [размах] ± 10 % (75 Ом) • Автоматический эквалайзер 200 м (656 футов) (при использовании кабеля 5C-2V)
	В режиме 3G 16 линий • Разъем: BNC x 16 (можно использовать только клеммы с нечетными номерами) • Клеммы с четными номерами <SDI IN 2>, <SDI IN 4>.. <SDI IN 32> не используются. • Терминалы <SDI IN 25>, <SDI IN 27>.. <SDI IN 29> и <SDI IN 31> оснащены цветокорректорами
	В режиме 4K Сигнал 4K x 8 линий • Разъем: BNC x 32 (3G-SDI x 4 SQD/2SI) • Можно использовать сигнал 4K в формате SQD и 2SI
	3G-SDI	Последовательный цифровой интерфейс 3G, соответствующий стандарту SMPTE424M • 0,8 В [размах] ± 10 % (75 Ом) • Автоматический эквалайзер 100 м (328 футов) (при использовании кабеля 3 Гбит/с/5C-FB) • 3G-SDI уровень B 3G-SDI уровень A (FS ON)
Терминалы DVI-D IN 1 и DVI-D IN 2	2 линии Цифровой RGB: XGA (1024 x 768), WXGA (1280ｘ768), SXGA (1280ｘ1024), WSXGA + (1680 x 1050), UXGA (1600 x 1200), WUXGA (1920 x 1200) Вертикальная частота: 60 Гц Входы формата видео: 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p • Разъемы: DVI-D x 2 • Клеммы не поддерживают HDCP. • Кабель с разъемом DVI-I использовать нельзя. • Для кабеля с разъемом DVI-D используйте кабель длиной до 5 м (16,4 фута) • Терминалы <DVI-D IN1>/<DVI-D IN2> нельзя использовать в режимах 3G и 4K
Терминалы SDI-D OUT 1–16	В стандартном режиме 16 линий (2 распределенных выхода на линию) • Разъемы: BNC x 32 • Можно назначить ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLM, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1–MV4 и AUX1–AUX16.
	HD-SDI	Соответствует стандарту SMPTE292M (BTQ S-004) • Выходной уровень: 0,8 В [размах] ± 10 %
	SD-SDI	Соответствует стандарту SMPTE259M • Выходной уровень: 0,8 В [размах] ± 10 %
	В режиме 3G Выход 3G-SDI: 8 линий (2 выходных канала на линию) Выход HD-SDI: 2 линии (2 выходных канала на линию) • Разъем 3G-SDI: BNC x 16 (только клеммы с нечетными номерами) HD-SDI: BNC x 4 (только клеммы <SDI OUT 14> и <SDI OUT16>) • Сигнал 3G-SDI выводится с четных клемм. - Сигнал не выводится с клемм <SDI OUT 2>, <SDI OUT 4>... <SDI OUT 12 >. - Сигнал HD-SDI, преобразованный в формат 1080i, выводится с клемм <SDI OUT 14> и <SDI OUT16>. Этот сигнал преобразуется в формат 1080i путем децимации сигнала 1080p с выходов <SDI OUT 13> и <SDI OUT 15>. • Терминалы <SDI OUT 13> и <SDI OUT 15> оснащены цветокорректорами. Те же настройки цветокорректора применяются к терминалам <SDI OUT 14> и <SDI OUT 16>. • Можно назначить ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLM, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1–MV4 и AUX1–AUX8.
	В режиме 4K Выход сигнала 4K: 3 линии (2 выходных канала на линию) Выход сигнала 2K: 2 линии (2 выходных канала на линию) • Разъем 3G-SDI (для сигнала 4K): BNC x 24 (клеммы с 1 по 12) 3G-SDI (для сигнала 2K): BNC x 4 (клеммы 13 и 15) HD-SDI (для сигнала 2K): BNC x 4 (клеммы 14 и 16) • Сигнал 4K выводится в формате SQD. • Сигнал HD-SDI, преобразованный в формат 1080i, выводится с разъемов <SDI OUT 14> и <SDI OUT16>. Этот сигнал преобразуется в формат 1080k путем децимации сигнала 1080i, выводимого с разъемов <SDI OUT 13> и <SDI OUT 15>. • Можно назначить ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLM, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1–MV2 и AUX1–AUX8.
	3G-SDI	Последовательный цифровой интерфейс 3G, соответствующий стандарту SMPTE424M • Выходной уровень: 0,8 В [размах] ± 10 % • Соответствие стандарту 3G-SDI уровня B
Форматы сигналов	SD	480/59,94i, 576/50i
	HD	1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF,
	3G	1080/59,94p, 1080/50p <Уровень B>
	4K	2160/59,94p, 2160/50p (SQD)
Обработка сигналов	Y:PB:PR	4:2:2 10 бит
	Р: Г:Б	4:4:4 8 бит
МОЙ Номер	2 Я
Синхронный Терминал
РЕФ - терминал	• Разъемы: BNC • Те же полевые частоты, что и в поддерживаемых системных форматах В режиме Genlock: входные сигналы Black burst или Tri-level Sync (с петлевым выходом) • Если петлевой выход не используется, подключите нагрузку 75 Ом • В форматах 1080/24PsF и 1080/23.98PsF поддерживается только режим Genlock • В формате 1080/23.98PsF поддерживаются сигналы Black Burst с 10 Field ID (соответствует стандарту SMPTE318M) или Try-level с 10 сигналами Sync • В формате 1080/24PsF поддерживаются сигналы Tri-level Sync В режиме внутренней синхронизации: выходной сигнал Black Burst x 2
LTC В терминале	Это входной терминал LTC (линейного временного кода). • Разъем: BNC • Импеданс: 1 кОм • Уровень: от 1 до 2 В [размах]
Время задержки видео	В стандартном режиме
	1 линия (H)	Когда синхронизатор кадра выключен, а повышающий преобразователь не используется
	2 поля (V)	Когда синхронизатор кадра включен, а повышающий преобразователь работает,
	• После прохождения сигналов через PinP, DVE, MultiView, понижающий преобразователь или DVI-IN в каждом случае применяется максимальная задержка в 1 кадр.
	В режиме 3G
	2 строки (H)	Когда синхронизатор кадра выключен
	2 кадр (V)	Когда синхронизатор кадров включен
	• При прохождении через PinP, DVE или MultiVIew добавляется задержка максимум в 2 кадра.
Управляющий терминал
Терминал Локальной сети	Совместимость со стандартами 100Base-TX и AUTO-MDIX (для управления по IP) • Соединительный кабель: LAN-кабель (CAT5e), макс. 100 м (328 футов), рекомендуется кабель STP (экранированная витая пара) • Разъем: RJ-45
ПАНЕЛЬНЫЙ Терминал	Совместимость со стандартами 100BASE-TX и AUTO-MDIX (для подключения панели управления AV-HS60C2/AV-HS60C4) • Соединительный кабель (входит в комплект поставки AV-HS60C2/AV-HS60C4): LAN-кабель (CAT5e), прямой кабель, STP (экранированная витая пара), 10 м (32,8 фута) • Разъем: RJ-45
Клеммы COM1 (M)/COM2 (M)/ COM3 (M)	Терминал управления RS-422 Для подключения ведущего устройства для управления внешними устройствами • Разъем: 9-контактный D-sub (мама) x 3, дюймовый винт
Терминал COM4 (M/S)	Терминал управления RS-422 Для подключения ведущего/ведомого устройства для управления внешними устройствами • Разъем: 9-контактный D-sub (гнездо), дюймовый винт • Возможность переключения между ведущим и ведомым подключением через меню
GPI В терминале	GPI IN: 18 входов общего назначения, фоторазмыкатель. ALARM OUT: 1 выход, выход с открытым коллектором (отрицательная логика) • Разъем: 25-контактный D-sub (гнездо), дюймовый винт
Выход GPI 1/ Выход GPI 2	GPI OUT: 48 выходов, выбираемых из общего списка, с возможностью суммирования Выход с открытым коллектором • Разъем: 25-контактный разъем D-sub (гнездо) x 2, дюймовый винт
