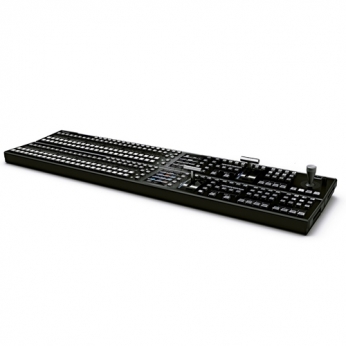

Panasonic AV-HS60C2E

2ME Live Switcher с полной адаптацией системы, интуитивно понятным управлением, высокой надежностью и расширенной совместимостью с 4K*1

Превосходная интерактивность в реальном времени и креативность

Функционал системы*2
32 входа SDI и два входа DVI, а также 16 выходов SDI с широким выбором кейеров и DVE. Разнообразные режимы перехода и широкие возможности видеопроизводства достигаются при высокой экономической эффективности. Функции можно масштабировать с помощью подключаемого программного обеспечения.

Работоспособность
Интуитивно понятное управление осуществляется с помощью панели множественного выбора, перекрестных кнопок с функцией группировки цветов и OLED-дисплея с названием источника. Эти функции повышают наглядность и помогают быстро и точно переключаться между источниками.

Надежность
Блок питания для мейнфрейма и панели управления является резервным. Для обеспечения стабильной работы системы можно подключить до трех панелей через IP-соединение.

    *1: требуется версия прошивки 4 или более поздняя.
    *2: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе "Совместимость с форматом 3G/4K"

Возможности

Отличная Системная ценность

        32 входа SDI и два входа DVI, 16 выходов SDI
        Совместимость с форматами 3G/4K (расширенная поддержка высокой четкости)

Эффекты для повышения креативности

        Разнообразие DVE-переходов
        Различные Ключевые Игроки
        Функции памяти
        Интуитивно Понятное Переключение
        Встроенная функция MultiViewer для 4 каналов

Улучшенная Работоспособность

        Удобство использования благодаря эргономичным панелям
        Программная панель управления AV-SF6000G (бесплатная загрузка для Mac и Windows)

Гибкая Масштабируемость

        Масштабируемость системы
        Система резервного копирования для вашего спокойствия



СТРУКТУРНАЯ СХЕМА

Блок-схема AV-HS6000 (стандартный режим)



Блок-схема AV-HS6000 (режим 3G)

    * Ввод и вывод осуществляются только через клеммы с нечетными номерами.
    * Сигналы формата 1080i, в которых половина строк ослаблена, выводятся с выходов OUT13 и OUT15 (1080p). Сигналы формата выводятся с выходов OUT14 и OUT16.

Блок-схема AV-HS6000 (режим 4K)



32 входа SDI и два входа DVI, 16 выходов SDI*

Несмотря на компактный корпус высотой 3RU, этот мейнфрейм оснащен широким набором входов/выходов с синхронизатором кадров, преобразователем формата и цветокорректорами. Цвета можно настроить в соответствии с различными форматами видеоисточника, характеристиками камеры и дисплеев, что обеспечивает бесперебойную работу.

Входные данные

    Всего 34 входа: 32 входа SDI и два входа DVI.
    Все входы SDI оснащены 10-битным синхронизатором кадров.
    Восемь входов оснащены цветокорректорами.
    Четыре входа оснащены повышающими преобразователями. Сигналы могут задерживаться на срок до восьми фреймов.

Выходной сигнал

    16 выходов SDI с двумя выходами на канал.
    Четыре выхода оснащены цветокорректорами.
    Два выхода оснащены понижающими преобразователями.

Задняя Клемма панели Управления



Задняя Клемма Мэйнфрейма





Разнообразие DVE-переходов*

Помимо переходов «стирание», «смешение» и «вырезание», можно выполнять DVE-переходы с 3D DVE 2ch, такие как уменьшение размера и скольжение. Возможны различные эффекты визуализации изображений, например мозаика или расфокусировка.

    Для поддержки фона и клавиш для каждого ME предусмотрены 4 канала 3D DVE и 2 канала 2D DVE.

    * Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.

Формирование ключа

    *1: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.
    *2: Primatte® является зарегистрированным товарным знаком компании Photron Limited. Компания Photron Limited является обладателем интеллектуальных прав на Primatte®. Компания Photron Limited является обладателем патента на Primatte®.
    *3: Требуется программное обеспечение Chroma Key AV-SFU60G (продается отдельно).
    *4: Включает эффект «летающего ключа».



Функции памяти*1

С помощью функции памяти можно легко сохранять и воспроизводить настройки, видео и эффекты. Это позволяет быстро переключать и воспроизводить эффекты при создании видео в режиме реального времени, обеспечивает эффективную работу и упрощает выполнение более сложных операций с видеоэффектами.

    Память о выстреле
    Эта функция позволяет воспроизвести шаблоны фоновых переходов или другие видеоэффекты, включая размер, положение, ширину рамки и ключ PinP (максимум 81 воспоминание). Можно настроить эффект растворения, чтобы обеспечить плавный переход от текущего эффекта к следующему, сохраненному в памяти кадра.

Отобразить Пример памяти снимков



    Память о событиях

    Эта функция позволяет регистрировать и воспроизводить непрерывные эффекты изображения на временной шкале.
    Макрос -память
    Эта функция позволяет записывать и воспроизводить последовательность операций на панели управления. Она также может записывать и воспроизводить информацию о настройках, таких как ввод/вывод и ключи. Макросхемы можно воспроизвести, назначив их на кнопки перекрестных точек, такие как макрос, PGM и PST.

    Видеопамять

    Для использования в качестве источников видео можно записать движущееся изображение (клип) и неподвижное изображение (стоп-кадр) на 4 канала (максимум 81 воспоминание*2). В стандартном режиме можно сохранить до 60 секунд движущегося изображения, а в режиме высокого качества изображения — до 30 секунд. Движущееся изображение (клип) позволяет записывать и воспроизводить звук.

    *1: Некоторые функции отличаются в зависимости от выбранного режима 3G/4K. Подробнее см. в разделе Поддерживаемые функции.
    *2: Модуль памяти приобретается отдельно.



Интуитивно Понятное Переключение

    Панель с несколькими вариантами выбора
    Цветная панель, на которой можно отображать миниатюрные изображения с высокой четкостью. Переключатели обеспечивают тактильную обратную связь, что позволяет быстро и точно работать с памятью.

    Стирание анимации
    С помощью движущихся (клип) и неподвижных (стоп-кадр) изображений, записанных в видеопамять, можно легко создавать анимацию.

Примеры Очистки анимации



Встроенная функция 4-канального мультипросмотра*

В стандартную комплектацию входит независимая функция вывода на 4-канальный MultiViewer, позволяющая отображать до 16 разделенных экранов (всего девять шаблонов).
Все эти функции доступны без использования специализированного устройства.

    MultiViewer можно выбрать из девяти шаблонов, в том числе «четыре разделения», «пять разделений» (два шаблона), «шесть разделений» (два шаблона), «девять разделений», «десять разделений» (два шаблона) и «шестнадцать разделений».
    Можно отображать названия источников, счетчики, индикаторы уровня звука, часы и маркеры безопасности.
    Выберите режим подгонки, при котором видеоизображение имеет тот же размер, что и разделенный кадр, или режим сжатия, при котором название источника и индикатор уровня отображаются за пределами изображения.



Примеры с несколькими программами просмотра



Удобство использования благодаря эргономичным панелям

Графический пользовательский интерфейс сочетает в себе отличную наглядность и простоту управления
Панель Управления
AV-HS60C2 (модель с резервным источником питания)





Большая и удобная сенсорная панель
Панель Меню
AV-HS60C3G

    Панель меню 10.1-типа (256,5 мм) с сенсорным экраном обеспечивает быстрое и простое управление меню
    Доступна экранная программная клавиатура/цифровая панель
    Вместо панели меню можно использовать монитор DVI общего назначения

    * При использовании программной панели управления AV-SF6000G на панели меню и мониторе DVI не отображаются движущееся видео, WFM и VECT.



Два типа панелей управления

Панель управления AV-HS60C2



Панель управления AV-HS60C4



Программная панель управления AV-SF6000G (бесплатная загрузка для Mac и Windows)

Панель управления AV-HS6000 также доступна в виде прикладного программного обеспечения для ПК. Оснащенная кодеком MJPEG, она позволяет отображать видео и изображения в приложении. Возможны интуитивно понятные и простые операции при просмотре исходного видео или использовании дисплея в качестве дополнительной панели.

    * Информацию о загрузке панели управления программным обеспечением см. в разделе «Загрузка программного обеспечения».



Масштабируемость системы*1

    Предусмотрено 16 шин AUX. Доступен переход MIX с шин AUX1 на AUX4.
    Операции в меню можно выполнять с ПК или планшета через сетевое подключение.
    Различные интерфейсы и возможность установки дополнительного программного обеспечения для расширения возможностей подключения к другим устройствам. В комплект входит семь программ-плагинов, а с помощью SDK можно создать собственное программное обеспечение.



Выбираемая операция графического интерфейса



Система резервного копирования для вашего спокойствия

    Для мейнфрейма и панели управления предусмотрен резервный источник питания.
    Через IP-соединение можно управлять до тремя панелями управления.
    Ряды ME можно переключить, поменяв местами панели ME и изменив выход системы при возникновении неисправностей в работе ME.
    Для доступа к графическому интерфейсу с удаленного компьютера предусмотрен веб-браузер.
    Системные настройки и информация о памяти могут храниться на SD-картах, ПК и других дополнительных устройствах хранения данных.



Общая информация
Источник питания	Переменный ток от 100 до 240 В, 50 Гц/60 Гц (AV-HS60C2 поддерживает резервный источник питания)
Потребляемая мощность:	40 W
Рабочая Температура окружающей среды	От 0 °C до 40 °C (от 32 °F до 104 °F)
Рабочая Влажность окружающей среды	От 10 % до 90 % (без образования конденсата)
Температура хранения	От 0 °C до 40 °C (от 32 °F до 104 °F)
Влажность при хранении	От 10 % до 90 % (без образования конденсата)
Вес	Прибл. 13,9 кг (30,6 фунта.) (без аксессуаров)
Размеры (Ш x В x Г)	980 мм x 153,4 мм x 267 мм (38-19/32 дюйма x 6-1/32 дюйма ｘ10-1/2 дюйма) (без учета выступов)
Управляющий терминал
ТЕРМИНАЛ ОСНОВНОЙ РАМЫ	Совместим со 100Base-TX и AUTO-MDIX (Для подключения к мэйнфрейму AV-HS60U2) • Соединительный кабель (поставляется с AV-HS60C2): кабель локальной сети (CAT5e), прямой кабель, STP (экранированная витая пара), 10 м (32,8 фута) • Разъем: RJ-45 При подключении к разъему <LAN> видео не будет отображаться на панели меню AV-HS60C3G.
ТЕРМИНАЛ ПАНЕЛИ МЕНЮ	Используется только для панели меню AV-HS60CS3 • Разъем: DVI-D • Поскольку используется независимый формат сигнала, изображение не может быть выведено на монитор с разъемом DVI-D. • Нельзя использовать одновременно с монитором (компьютером) с разъемом DVI-D, подключенным к терминалу <DVI-D>. Выбор осуществляется с помощью переключателя выбора дисплея.
Терминал DVI-D	Используется для вывода меню на монитор DVI • Разъем: DVI-D • Разрешение монитора: 1366 x 768, совместимый монитор • Нельзя использовать одновременно с терминалом <MENU PANEL>. Выбор осуществляется с помощью переключателя дисплея.
USB-терминал	Для работы с меню монитора DVI • Разъем: USB (тип A, гнездо) • Не подходит для панели меню AV-HS60C3G
Переключатель выбора дисплея	Переключатель для выбора терминала <MENU PANEL> или терминала <DVI-D>
Терминал COM1(M)	Терминал управления RS-422 Для подключения ведущего устройства для управления внешними устройствами • Разъем: 9-контактный D-sub (мама), дюймовый винт
Терминал ввода-вывода GPI	GPI IN: 8 входов общего назначения, с фотоэлементом ALARM OUT: 1 выход, выход с открытым коллектором (отрицательная логика) GPI OUT: 10 выходов, выбираются из общего назначения, счетный Выход с открытым коллектором • Разъем: 25-контактный D-sub (гнездо), дюймовый винт
МОЙ Номер	2 Я
