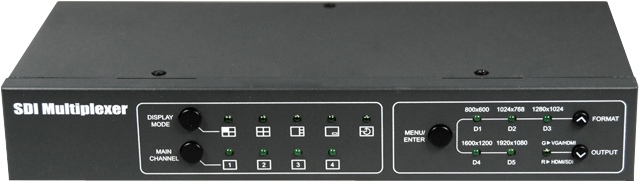

Конверторы видеосигналов Yuan Quad HDMI (HDMI MUX)

Описание

Позволяет подключить до 4-ех источников SDI сигнала, которые будут одновременно, в мультиплексном режиме, отображаться на одном мониторе

Особенности

• Встроенный аппаратный масштабатор со сглаживанием
• Улучшение видеоизображения
  > 3D деинтерлейсинг (устранение чересстрочности)
  > 3D шумоподавление
• OSD (экранное меню) для
  > Режимы просмотра: полный, PIP, PBP, Quad-View
  > Настройка изображения: яркость, контрастность, насыщенность, оттенок.
  > Информация по входам, выходам и установкам
  > Дополнительные настройки
• Панель управления и светодиодные индикаторы состояния
• Обновление прошивки через USB порт

Технические характеристики

Входы

• SDI × 4 входа

Выходы

• HDMI (v1.3) × 1, D-Sub × 1, SDI × 2

SDI Формат

• 3G-SDI (SMPTE 494M / 495M)
• HD-SDI (SMPTE 292M)
• SD-SDI (SMPTE 259M)

Поддерживаемые форматы сигнала

• 3G формат
  > 1080p50/60
• HD формат
  > 1080p24/25/30
  > 1080p50/60
  > 720p50/60
• SD формат
  > 625i (PAL)> 525i (NTSC)

Поддерживаемые форматы аудио

• До 8 каналов, 24 бит, 48 кГц

"Plug and play" - "подключи и работай"

• Да

Сопротивление 75Ω

Обратные потери на входе

• >21дБ (типичное значение)

Питание DC

• 6 ~ 12 В
