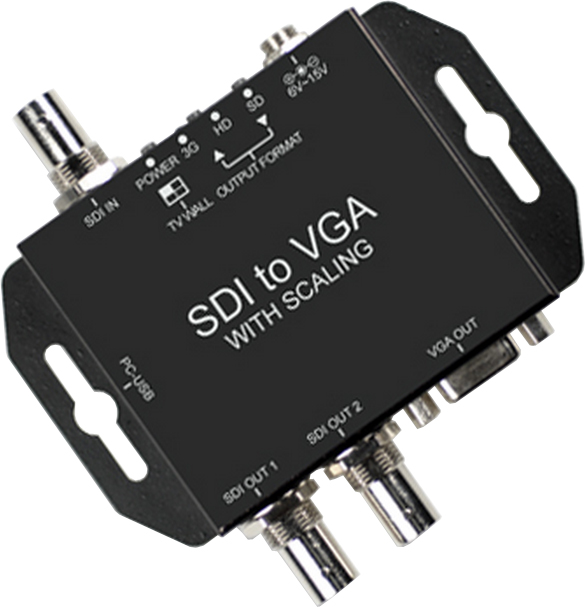

Конверторы видеосигналов Yuan SDI to VGA-S

Описание

Преобразует SDI в VGA. Обеспечивает два дополнительных SDI выхода c функцией репитера

Особенности

• Автоматическое определение формата входного сигнала (3G/HD/SD)
• Встроенный аппаратный масштабатор со сглаживанием (увеличение фрагмента изображения) и вывод его на VGA выход. Можно использовать для построения видеосистем
• Одновременная передача сигнала на 1 × VGA и 2 × SDI выхода
• Функция сплиттера
• Функция реклокинга для SDI выхода
• Mini-USB порт используется для:
  > Настройки: яркости, контрастности, насыщенности, оттенка и установок
  > Обновление прошивки

Технические характеристики

Входы

• SDI × 1

Выходы

• D-Sub × 1, SDI × 2

SDI формат

• 3G-SDI (SMPTE 494M / 495M)
• HD-SDI (SMPTE 292M)
• SD-SDI (SMPTE 259M)

Поддерживаемые форматы сигнала

• 640 × 480 @60Гц
• 800 × 600 @60Гц
• 1024 × 768 @60Гц
• 1280 × 720 @60Гц
• 1280 × [email protected]Гц
• 1400 × [email protected]Гц
• 1440 × 900 @60Гц
• 1600 × 1200 @60Гц
• 1920 × 1080 @60Гц

Поддерживаемые форматы аудио

• До 8 каналов, 24 бит, 48 кГц (доступно только на проходном SDI выходе)

"Plug and play" - "подключи и работай"

• Да

Сопротивление

• 75Ω

Обратные потери

• >21Дб (Типичное значение)

Питание DC

• 6 ~ 12 В
