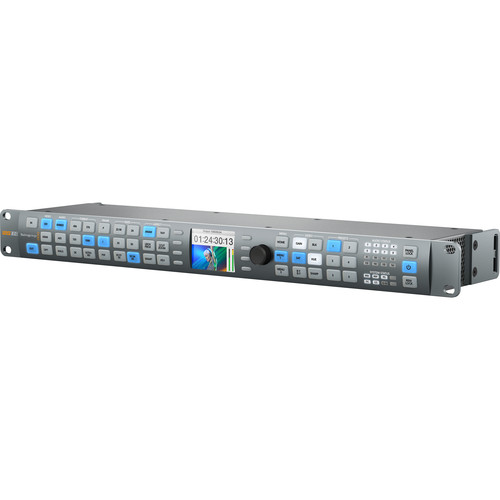

Конверторы видеосигналов Blackmagic Teranex AV

Teranex AV модель с новыми функциями для аудио- и видеообеспечения массовых мероприятий, а также для использования в профессиональных целях на студиях вещания и постпроизводства. Применение запатентованных алгоритмов позволяет получать исключительно качественное изображение при выполнении любого из 1089 вариантов повышающей, понижающей и перекрестной конверсии в форматах вплоть до 2160p/60. Teranex AV отличается малым значением задержки, давая возможность генерировать синхросигнал, сохранять и выводить логотипы, графику и стоп-кадры. Процессор оснащен интерфейсом 12G-SDI и четырьмя SDI-разъемами для работы в режиме Quad Link, допускает ввод звука с техники класса Hi-Fi и через XLR, имеет вход HDMI и сквозные выходы. На задней панели предусмотрены металлические зажимы для предохранения кабелей.

Teranex Standards Converters
Лучшее решение для преобразования стандартов, получившее мировое признание у профессионалов вещательной отрасли
Teranex — самые мощные процессоры, быстродействие которых оценили ведущие вещательные компании. Модели этой линейки обеспечивают 1089 вариантов преобразования между SD-, HD- и Ultra HD-форматами, имеют широкий набор разъемов и сквозной HDMI-интерфейс, а также обрабатывают сигнал с малой задержкой. Они способны изменять частоту кадров, выполнять повышающую, понижающую и перекрестную конверсию между SD, HD и Ultra HD, а также добавлять или удалять преобразование 3:2. Использование современных запатентованных алгоритмов гарантирует исключительно высокое 10-битное качество изображения с поддержкой звука, скрытых субтитров, тайм-кода и других параметров.

Конвертирование любых материалов
Еще больше возможностейдля преобразования в реальном времени
Независимо от того, где находится студия, инженерам эфира приходится иметь дело с самыми разными форматами. Модели линейки Teranex позволяют в реальном времени конвертировать материалы между SD, HD и Ultra HD. С их помощью можно принимать сигнал из-за рубежа, а также напрямую подключаться к вещательным декам предыдущего поколения или работать в передвижных телевизионных станциях. Благодаря широкому функционалу эти процессоры подойдут даже для вывода изображения на уличные светодиодные экраны и цифровые панели во время живых концертов и спортивных состязаний.

1089 вариантов преобразования
Понижающая, повышающая и перекрестная конверсия для SD, HD и Ultra HD
Teranex Express и Teranex AV позволяют выполнять 1089 вариантов преобразования между SD, HD и Ultra HD, при этом копии не будут иметь визуальных отличий от оригинала. Среди доступных функций повышающая, понижающая и перекрестная конверсия, перевод материалов из одного телевизионного стандарта в другой, масштабирование с оптическим качеством, определение и добавление или удаление преобразования 3:2. При обработке сохраняются тайм-код, дополнительные данные и скрытые субтитры, 16 каналов аудио с поддержкой переназначения и задержкой вывода изображения до одной секунды, а благодаря кадровой синхронизации материал будет мгновенно готов к монтажу или выпуску в эфир.

Расширенные возможности при обработке сигналов из HDMI‑источника
Преобразование без дополнительных устройств при использовании HDMI‑ и SDI‑оборудования
Teranex AV дополнительно имеет HDMI-вход, сквозной тракт и выходы, что делает эту модель универсальным решением для использования на массовых мероприятиях. Преобразование сигнала из HDMI-источника для вывода на SDI-оборудование не требует дополнительной техники и адаптеров. Поступающее изображение независимо от формата можно направлять через HDMI-интерфейс на широкоэкранные проекторы и при этом одновременно выполнять конвертирование для передачи на деки и мониторы. Процессор также позволяет встраивать звук, полученный с AES-, аналогового и RCA-входов, в HDMI- и SDI‑потоки!

Преобразование в реальном времени с малой задержкой
Конвертирование и вывод сигнала за миллисекунды
Teranex AV обеспечивает исключительно быстрое преобразование сигнала, которое требуется на массовых мероприятиях. Время задержки при обработке составляет всего 67 миллисекунд, поэтому изображение с камер будет практически мгновенно поступать на сценические экраны публичных площадок. Благодаря этому достигается полная синхронизация видео и звукового сопровождения на музыкальных концертах, митингах, общественных слушаниях, богослужениях и других живых выступлениях.

Показ статичных изображений
Хранение и вывод логотипов
Teranex AV позволяет выполнять захват кадров из видео, которые остаются в памяти даже при отключении питания. Для них предусмотрен выбор разрешения, соответствующего требуемым настройкам вывода. Это дает возможность сохранять и выводить в нужный момент логотипы компаний и спонсоров на концертах, конференциях и других массовых мероприятиях. За счет использования повторной синхронизации переключение между живым изображением и вставками всегда будет чистым!

Стоп‑кадры
Фиксированное изображение между фрагментами программы
При переходе к следующему видеоматериалу процессор Teranex AV позволяет сохранять на экране текущий кадр, черное поле или статичное изображение. Благодаря этому модель является идеальным решением для использования во время конференций и живых выступлений, когда между отдельными фрагментами программы возникают технические паузы. Чтобы их заполнить, на дисплей можно выводить логотипы или стоп-кадры. Подобная функция будет особенно полезна в тех случаях, когда очередной докладчик или оратор только готовится взять слово.

Качество Teranex
Высокая детализация, резкость и четкость изображений
Процессоры Teranex используют современную технологию обработки, позволяющую одновременно производить вычислительные операции с миллионами пикселей в координатах X, Y и в смежных кадрах. Процессор обеспечивает 10-битную точность и исключительно качественное устранение чересстрочности, а алгоритмы масштабирования дают возможность в реальном времени получать чистое и четкое изображение, в котором сохраняются мельчайшие детали. Благодаря такому функционалу материал, полученный с помощью Teranex, почти всегда полностью идентичен оригинальной копии.

Оптическое масштабирование и обработка с субпиксельной точностью
Идеальная конвертация SD-, HD- и Ultra HD‑материалов
Процессоры Teranex позволяют выполнять повышающую и понижающую конверсию между NTSC и PAL SD, 720 HD, 1080 HD и Ultra HD. Они обеспечивают большой выбор пропорций кадра и используют алгоритмы масштабирования с моделированием оптического увеличения. Благодаря обработке с субпиксельной точностью и многовекторным диагональным фильтрам получаемое изображение отличается особой четкостью и не содержит искажений, возникающих во время преобразования.

Высококачественное устранение чересстрочности
Запатентованная технология PixelMotion и многовекторная фильтрация
Для устранения чересстрочности используются запатентованные алгоритмы PixelMotion, позволяющие создавать прогрессивные кадры путем обработки каждого пикселя в изображении. За счет этого сохраняется вертикальное разрешение и достигается более высокое качество полученного материала.

Определение и удаление преобразования кадровой частоты
Удаление преобразования 3:2 в отредактированных мастер‑копиях
В США и Японии на телевидении используют частоту 29,97 кадров/с, при этом для фильмов общепринятым является значение 24 fps. Из-за такой разницы во время подготовки киноматериала к показу на ТВ необходимо выполнить преобразование 3:2, а для дальнейшего распространения контента в виде потоковых файлов его требуется удалить. Модели Teranex Express и Teranex AV способны определять наличие такого преобразования и выполнять соответствующую обработку изображения, позволяя получать материал более высокого качества даже в том случае, если раньше он подвергся монтажу.

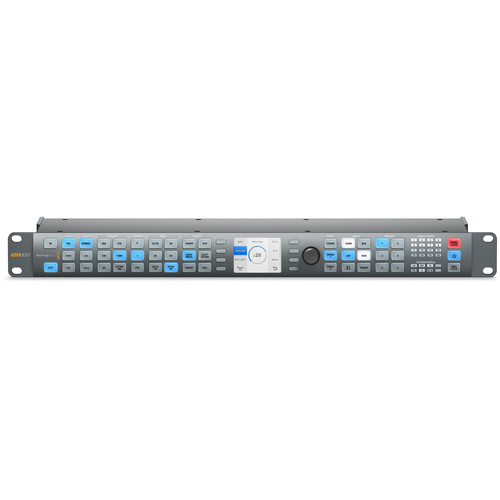

Знакомый дизайн Панель управления Teranex
Модели линейки Teranex имеют удобные органы управления. Встроенный ЖК-дисплей обеспечивает легкую навигацию по меню. Вместе с живым видео он позволяет отображать формат источника и частоту кадров, поэтому внешний монитор не требуется. Процессоры отличаются компактными размерами, занимая всего одно место в стойке. Благодаря этому они идеально подходят для передвижных телевизионных станций, а с универсальным блоком питания могут работать в любой стране мира.

Поддержка 12G‑SDI
Многоскоростной SDI-интерфейс для SD, HD и Ultra HD
Teranex Express и Teranex AV — первые в мире вещательные процессоры с интерфейсом 12G-SDI, который позволяет работать с форматами вплоть до 2160p/60. Выполняя автоматический переход на 6G-SDI, 3G-SDI, HD-SDI или SD-SDI, он обеспечивает полную совместимость с существующим SD-, HD- и Ultra HD-оборудованием. Передача через SDI-интерфейс выполняется со сверхвысокой скоростью 12 Гбит/с, которой достаточно для поддержки Ultra HD 4K с частотой до 60 кадров/с. Такой функционал делает эти модели самыми современными устройствами в своем классе!

Современные интерфейсы
Разъемы вещательного качества для бесперебойной работы
Teranex AV имеет входы 12G-SDI и HDMI 2.0a, сквозной порт, несколько выходов и BNC-разъемы для синхронизации. Дополнительно предусмотрены интерфейсы Hi-Fi и XLR для двух каналов аналогового или четырех каналов AES/EBU-аудио. Это позволяет встраивать звук с микрофона или ноутбука в видео на любом выходе. Кроме того, есть специальное гнездо для установки оптического модуля, который обеспечивает передачу сигнала на большое расстояние. Если инфраструктура включает в себя только SDI-оборудование, можно использовать модель Teranex Express с поддержкой 12G‑SDI.

Работа с видео
Изменение цвета, пропорций  кадра и других параметров
Все инструменты, необходимые для коррекции цвета, преобразования форматов и изменения пропорций кадра, собраны в одном месте. Элементы управления и многофункциональные меню процессоров Teranex позволяют настраивать яркость, насыщенность, цвет, уровень черного, цветоразность R-Y/B-Y, резкость и другие параметры. Встроенный ЖК-дисплей на передней панели обеспечивает быстрый и удобный доступ к настройкам во время эфира, презентаций и живых выступлений.

Дополнительные данные
Поддержка многоканального  звука, тайм-кода и субтитров
Сигнал содержит не только изображение, поэтому в Teranex реализована поддержка до 16 аудиоканалов, тайм-кода и данных VANC для скрытых субтитров. Процессоры способны работать с материалом, содержащим Dolby-звук, поэтому при повышающей и понижающей конверсии не требуется выполнять дополнительное кодирование. Модели Teranex всегда сохраняют субтитры, а также обеспечивают полную синхронизацию звуковой дорожки и тайм-кода с видео.

Централизованное управление
Контроль в дистанционном режиме
Утилита Teranex Setup позволяет удаленно выбирать пропорции кадра, параметры входящего и исходящего сигнала, управлять цветокоррекцией и привязкой аудиоканалов. Интуитивно понятный интерфейс, поддерживающий платформы Mac и Windows, обеспечивает одновременную работу нескольких пользователей с Teranex. Приложение также предназначено для централизованного управления множеством процессоров на крупных вещательных студиях.

Мониторинг и вывод на видеостены в режиме Quad SDI
Преобразование 12G-SDI Ultra HD в четырехканальный сигнал HD‑SDI
Интерфейс Quad SDI позволяет выводить изображение в Ultra HD по четырем каналам SDI. Благодаря этому материал, поступающий с 12G-SDI- или 6G-SDI-оборудования в форматах до 2160p/60 Ultra HD, можно просматривать на мониторах и проекторах, поддерживающих только Quad Link SDI 1080 HD. Преобразование из Ultra HD в Quad 1080 HD используют для показа изображений на HD-видеостенах или больших светодиодных экранах с качеством сверхвысокого разрешения.

Технологии Teranex Standards Converters Поддержка последних технологий
Процессоры Teranex используют самые современные технологии, позволяющие в реальном времени выполнять конвертирование между всеми разновидностями SD, HD и Ultra HD вплоть до 2160p/60. Среди их отличительных особенностей — оптический интерфейс для передачи видео на большое расстояние, высококачественная 10-битная обработка изображений, поддержка 16 каналов встроенного звука, субтитров и AFD/WSS. Модель Teranex Express имеет интерфейс 12G-SDI, а Teranex AV дополнительно оснащается разъемами HDMI 2.0a и XLR. Несмотря на свои широкие функциональные возможности, устройство занимает всего одно место в стойке, что делает его по-настоящему компактным решением.

Разъемы

Видеовходы SDI

Один разъем BNC (ВХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит).

Один разъем BNC (ВХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит). Можно использовать как второй вход и при двухканальной передаче 4:2:2 3G или 6G Ultra HD.

Сквозные видеовходы SDI

Один разъем BNC (сквозной ВХОД A) с регенерацией сигнала и возможностью автоматического переключения между SD, HD, 2K, 3G HD, 6G и 12G Ultra HD (10 бит).

Один разъем BNC (сквозной ВХОД B) с регенерацией сигнала и возможностью автоматического переключения между SD, HD, 2K, 3G HD, 6G и 12G Ultra HD (10 бит).

Видеовыходы SDI

Один разъем BNC (ВЫХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит).

Один разъем BNC (ВЫХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит). Можно использовать при двухканальной передаче 4:2:2 3G или 6G Ultra HD.

Видеовыходы Quad SDI

Четыре разъема BNC (каналы A, B, C, D) — режимы 3G-SDI Quad Link или Quad HD Split для Ultra HD/50/59,94/60p (10 бит); 1.5G-SDI Quad HD Split для Ultra HD/23/24/25/29/30p (10 бит). При работе с другими форматами используются как дублирующие SDI-выходы.

Видеовходы HDMI

Один разъем HDMI 2.0 типа A. Автоматический выбор YUV или RGB.

Сквозной видеовход HDMI

Один разъем HDMI 2.0 типа A. Активный сквозной тракт.

Видеовыходы HDMI

Один разъем HDMI 2.0 типа A. YUV или RGB с пользовательской настройкой.

Ввод звука через SDI

16 встроенных каналов ( SD, HD, 3G HD, 2K и Ultra HD )

Вывод звука через SDI

16 встроенных каналов (SD, HD, 3G HD, 2K и Ultra HD)

Ввод звука через HDMI‑вход

Восемь каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD

Вывод звука через HDMI

Восемь каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD

Оптический интерфейс (дополнительно)

Гнездо для SFP-модуля по стандарту SMPTE

Оптический видеовход

Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит)

Оптический видеовыход

Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит)

Ввод звука через оптический вход

16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD

Вывод звука через оптический выход

16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD

Ввод аналогового звука

2 х XLR – два канала балансного аналогового звука (совмещенный вход с поддержкой AES/EBU).
2 х RCA – два канала небалансного аналогового звука для работы с бытовой аппаратурой.

Ввод цифрового AES/EBU‑звука

Два разъема XLR - две пары (четыре канала) балансного цифрового звука 110 Ом (совмещенный вход с поддержкой аналогового аудио)

Интегрированная поддержка Dolby®

Поддержка Dolby® AC-3 во всех видах преобразования. Поддержка Dolby® E (кроме преобразования с изменением частоты кадров).

Ввод тайм‑кода

Поддержка VITC/ATC. LTC не поддерживается.

Вывод тайм‑кода

Поддержка VITC/ATC. LTC не поддерживается.

Скорость передачи данных

Разъемы SDI позволяют переключаться между SD, HD и Ultra HD. Поддержка 270 Мбит/с SD-SDI; 1,5 Гбит/с HD-SDI и 2K SDI; 3G HD, 6G и 12G Ultra HD.

Синхровход

Один разъем BNC, Blackburst (SD) или Tri-level Sync (HD)

Синхровыход

Один разъем BNC — внутренний синхрогенератор для вывода Blackburst или Tri-level Sync при текущей кадровой частоте

Подключение к компьютеру

Один порт USB (тип С) для обновления программного обеспечения. Один порт RJ45 с поддержкой Gigabit Ethernet для дистанционного управления и настройки.

Интерфейс процессора

Клавиши с подсветкой, светодиодные индикаторы состояния и ЖК-дисплей с удобным меню

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD (1.5G-SDI)

720p/50/59,94/60
1080p/23,98/24/25/29,97/30
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы HD (3G-SDI)

1080p/50/59,94/60 (Level A и Level B)

Форматы 2K

2K DCI 23,98p/24p
2K DCI 23,98PsF/24PsF

Форматы Ultra HD

2160p/23,98/24/25/29,97/30/50/59,94/60

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

Поддержка метаданных через SDI

Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 и AFD, SMPTE 2016. Поддержка скрытых субтитров при преобразовании между стандартами 608 и 708 по SMPTE 334M.

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит для HD и 20 бит для SD)

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Стандарты SDI‑видео

Возможность переключения между 525 NTSC, 625 PAL, 720 HD, 1080 HD, 2K DCI и Ultra HD 3840 x 2160

Цветовое разрешение HDMI

4:2:2 10 бит

Защита авторского права

Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Преобразование

Обработка сигналов

Преобразование пропорций кадра

Преобразование изменяемых и фиксированных пропорций кадра в реальном времени

Обработка видео в режиме реального времени

Шумоподавление, определение и добавление либо удаление преобразования 3:2, определение перехода между сценами, цветокоррекция и управление параметрами

Обработка с малым значением задержки

При преобразовании некоторых форматов доступна обработка в режиме реального времени с задержкой не более двух кадров

Преобразование форматов

Повышающая, понижающая и перекрестная конверсия между SD, HD и Ultra HD в режиме реального времени

Преобразование цветового пространства

Аппаратное в режиме реального времени

Сохранение статичных изображений

Захват кадров из поступающего видео с сохранением во внутренней памяти или в буфере

Стоп‑кадры

Временное фиксирование кадра из поступающего на вход сигнала

Тестовые сигналы

Полосы SMPTE (75%), цветные полосы (75%), сетка, Multi-Burst, черный экран с выбором звукового тона и типа движения по горизонтали

Выбор выводимого изображения

Возможно переключение между входящим видео, черным экраном, статичным изображением и стоп-кадром. При переходе используется растворение через черный цвет; продолжительность от 0 до 5 секунд.

Программное обеспечение

Программное управление

В комплект поставки входит ПО Teranex Setup для изменения настроек (Windows 8.1, Windows 10 и Mac)

Обновление внутреннего ПО

Через порт USB типа С с помощью ПО Teranex Setup

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Физические размеры

Питание

Блок питания

Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. 100-240 В, 50-60 Гц.

Потребляемая мощность (в обычных условиях)

42 Вт

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Teranex AV

Приветственный пакет с QR-кодом для загрузки ПО

Две защитных накладки с четырьмя винтами М4
