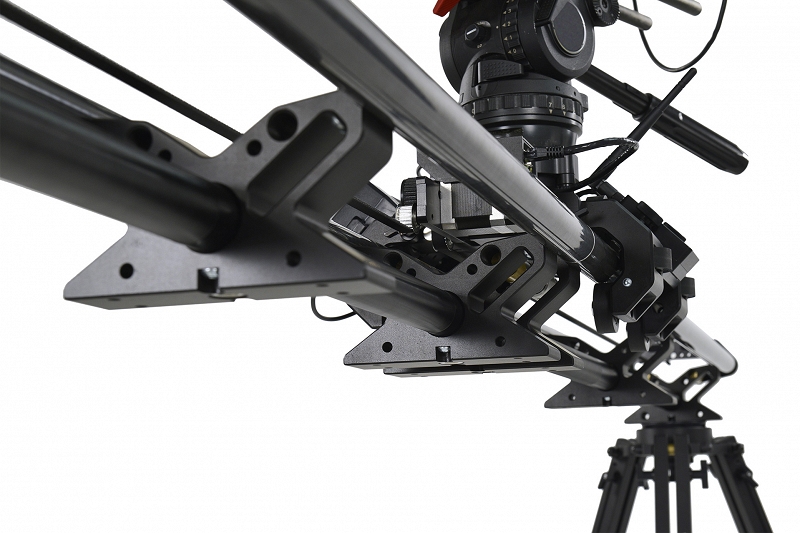

SlideKamera ATLAS MODULAR (каретка, секции 800 или 1200 мм, магнитные бамперы)

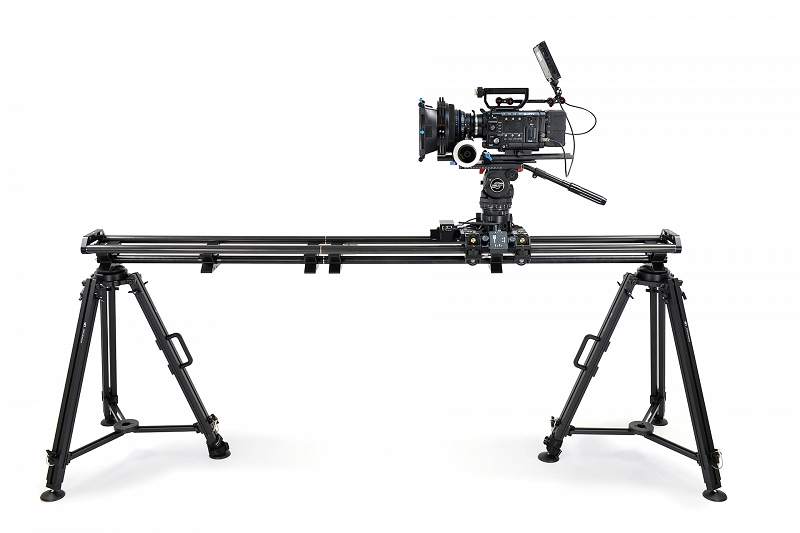

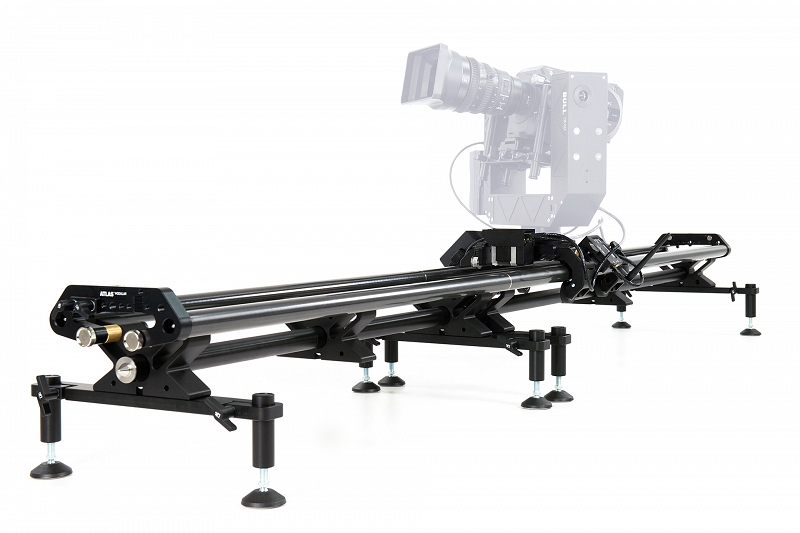

Конструкция слайдера ATLAS позволяет легко соединять модули и таким образом получать слайдер длиной 4 м, 8 м или длиннее в зависимости от потребностей. Все разработано таким образом, что для монтажа и демонтажа не используются дополнительные инструменты, все встроено в модули.

Даже при значительном весе камеры (например, камера с дополнительными аксессуарами) не происходит изгиба направляющих.

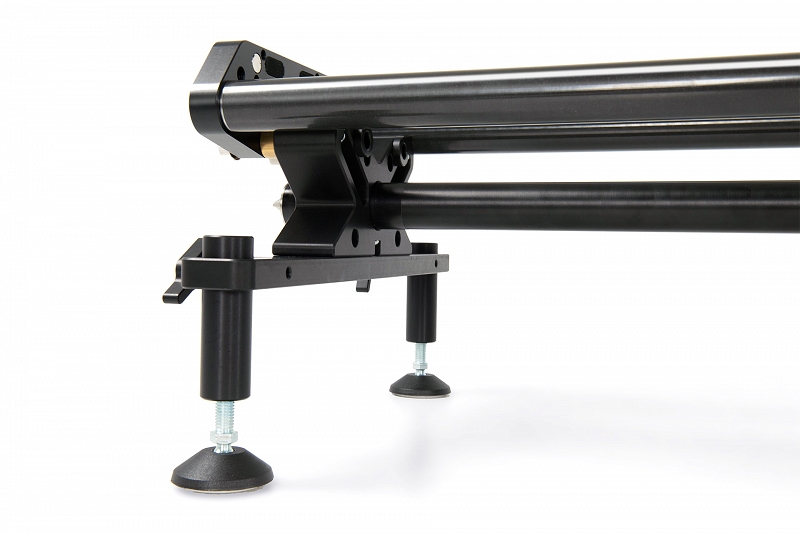

Каждая секция имеет четыре ножки, которые регулируются для установки на поверхность. Это позволяет легко горизонтировать слайдер при установке.

---

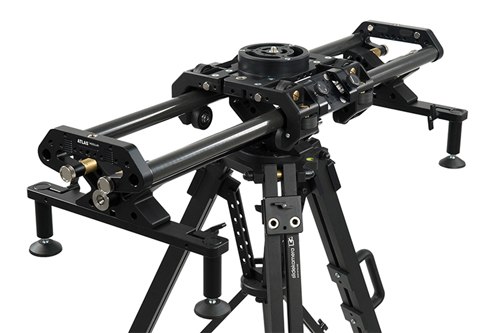

При этом ее можно установить на один штатив с использованием двойной поддержки для штативов HSTA-2 DUAL.

---



Благодаря этому можно смело монтировать слайдеры различной длины с помощью стандартных секций 0,8 м и 1,2 м.

---

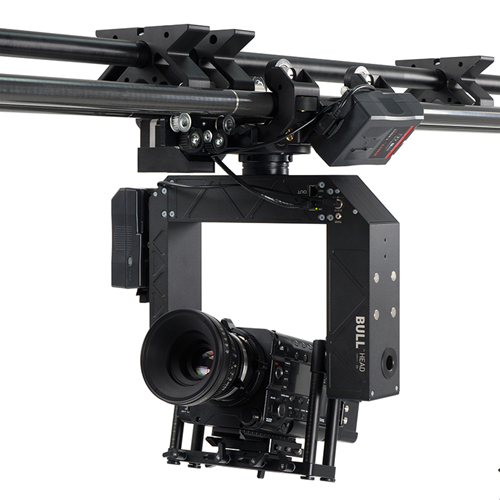

Так же слайдер с успехом может крепиться вверх ногами как к штативам, так и к потолку.





Дополнительно на концах слайдера установлены магнитные концевые ограничители, которые выполняют роль тормозов, когда каретка приближается к концу направляющей.





Это очень практичная вещь, которая облегчает оператору, сконцентрированного на видеосъемке и не задумывающегося в какой точке находится каретка с камерой. В случае отсутствия магнитов каретка с камерой ударится о боковину, а при наличии мягкое торможение каретки сигнализирует о приближении к концу слайдера.

---

Каретка модульного слайдера включает в себя 12 роликов из специально подобранной твердой резины. Благодаря правильно сбалансированному расположению роликов, каретка может перемещаться при любом расположении направляющих: горизонтально, вверх ногами или под углом. Каретка снабжена рядом аксессуаров облегчающих работу с ней.





Она снабжена стояночным тормозом, демпфирующим (затухающим) тормозом, чашами 75/100 мм, кронштейнами, позволяющими приподнять чашу над кареткой и тд.

---

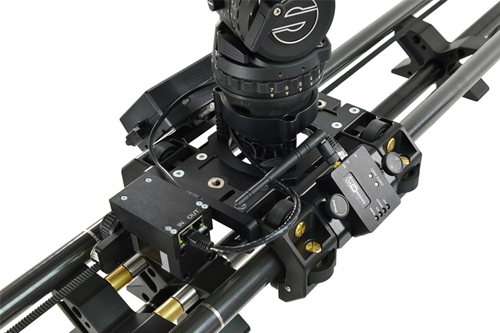

Электропривод для модульного слайдера ATLAS снабжен как выходными так и входными портами. Это позволят создавать цельную 3-х осевую систему Motion Control с моторизированной головой BULL HEAD.

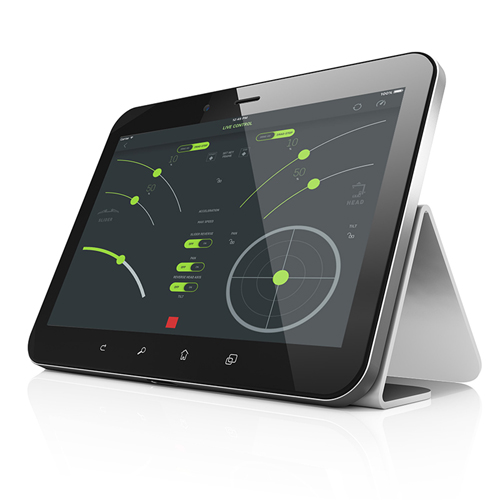

Основным преимуществом электропривода является его тихая работа и высокая точность управления (повторяемость движений). Он может управляться как через сеть WiFi так и через контролер RC.





Электропривод предназначен для работы в горизонтальном положении. Максимальная скорость перемещения каретки 0,4 м/сек.

---

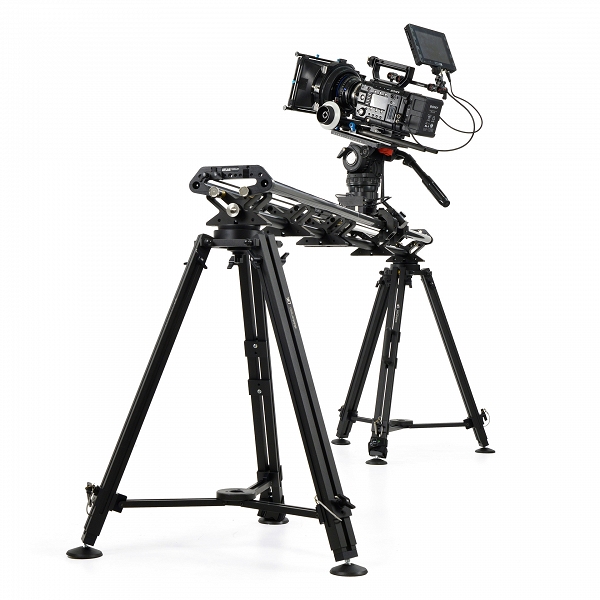

Для правильной установки слайдера на штативе предусмотрены центрирующие адаптеры, которые устанавливаются в середину чаши штативов диаметром 75 или 100 мм.





Помимо центрирующего адаптера в комплект входит универсальный винт 3/8".



КОМПЛЕКТАЦИЯ

---

• две алюминиевые секции длиной 0,8 м и 1,2 м с ножками
• каретка с чашами 100 мм / 75 мм
• два концевых магнитных бампера



Применение: обеспечивает плавное перемещение тяжелых видео- и кинокамер

Длина направляющей: секция 0,8 м

                                          секция 1,2 м

Вес: секция 0,8 м - 6 кг

        секция 1,2 м - 8,5 кг

         каретка - 3 кг

Расстояние между трубками: 160 мм

Максимальная ширина ножек: 400 мм

Диапазон регулировки высоты ножек: 20 мм

НАГРУЗКА: 40 кг

Монтажные отверстия направляющей:

      секция 0,8 м

            - три монтажные пластины с разъемами 3/8"

            - шесть монтажных отверстий М5

            - четыре углубления для шестигранных винтов М4, конфигурация Manfrotto

Типы монтажных пластин:

             - срединная монтажная пластина для крепления слайдера непосредственно на штатив

             - боковые монтажные пластины для крепления слайдера непосредственно на штатив или установки слайдера на поверхность

Монтажные отверстия каретки:

            - восемь отверстий M6 во внутренней части

Центральная монтажная пластина каретки:

            - чаши 150 мм / 100 мм/ 75 мм

            - плоский адаптер с винтами 1/4" и 3/8" и восемь отверстий М4, конфигурация Manfrotto

Пузырьковый уровень:

            - 1 шт на каретке

            - 1 шт на секции

Материал: алюминий
