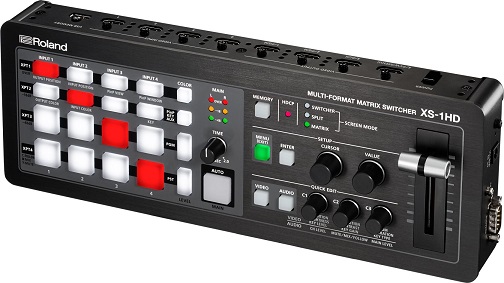

ROLAND XS-1HD мультиформатный матричный свитчер

Универсальный и компактный коммутатор с мульти-экранным выходом и видеокомпозитингом. Мультиформатный матричный свитчер со скайлерами для поддержания формата Full HD.

Основные характеристики ROLAND XS-1HD мультиформатный матричный свитчер

  • Ширина этого матричного свитчера такая же как у 13" ноутбука, оснащен 4 входами и выходами HDMI в верхней части корпуса
  • Высокое качество 4:4:4/10-бит обработка при WUXGA/1080p
  • Синхронизатор кадров и скейлеры на всех входах
  • Три режима работы матрицы в режиме переключения из 4 источников на любой из 4 выходов
  • Свитчер предоставляет функции PinP, key-compositing и плавные переходы
  • Режим Split позволяет использовать функцию PinP в трех окнах
  • Встроенный восьмиканальный цифровой аудио микшер обрабатывает аудио поступающих от четырех источников сигнала HDMI и аналогового стерео входа
  • Встроенный EDID эмулятор и HDCP совместимый
  • Статичные картинки можно загружать с флэш-накопителя USB

ПРИМЕНЕНИЕ И ПРИМЕР СОЕДИНЕНИЯ

Живые трансляции
XS-1HD идеально подходит для поддержки живых спектаклей событий, которые включают множество видеосигналов. Высококачественные скайлеры на каждом входе позволяют осуществить быструю установку. При исключительной ширине 13”, как у ноутбука, XS-1HD позволяет работать в реальном времени даже в ограниченном пространстве.

Режим MATRIX

Roland XS-1HD может переключать видео с четырех источников, таких как камеры, компьютеры, или медиа-плееры, а также свободно назначать их на ЖК-дисплей или проектор. Встроенный скейлер на каждом входе означает, что положение или масштаб можно регулировать, даже если видеосигналы имеют разные форматы. Так как EDID эмулятор встроен в систему, правильное разрешение будет отправлено с компьютеров к переключателю. Вы можете мгновенно изменить то, что посылается на любой дисплей, включая ранее сохраненные параметры и пресеты по мере продвижения события или при необходимости в любой момент смотр по ситуации.

СЦЕНИЧЕСКОЕ МЕРОПРИЯТИЕ/ КОНФЕРЕНЦИЯ
Режим Matrix позволяет переключать в общей сложности до четырех выходных направления, таких как главный экран, дополнительный экран, монитор для ведущего, а цифровой вывеску для общей информации.
Свитчер удобен, когда оператору требуется традиционная возможность переключения в режиме реального времени мультиоконного предварительного просмотра, PinP, key-compositing, и плавные переходы переходы.

Инсталированные системы
XS-1HD идеально подходит для банкетных площадок, залов, театров, или студий где проходит электронное обучение, использующих несколько адресатов для отображения видео. Сложные приложения, для которых требуется интеграция видео свитчеры, аудио микшеры и пульты управления могут быть теперь обойтись только Roland XS-1HD. Поскольку настройки могут быть сохранены, даже сложные установки могут быть мгновенно восстановлены. Панель управления RS-232 позволяет легко добавить стороннюю систему управления к XS-1HD.

КОНФЕРЕНЦ-ЗАЛЫ / ТЕАТРЫ / ЦЕРКВИ
Встроенные скайлеры и несколько режимов работы делают его идеальным для использования в помещениях, где проводиться мероприятие, так как он легко обрабатывает постоянно меняющийся тип источников входного сигнала и разрешение, и адаптируется к различным требованиям, назначаемым на выходе. Соответствие HDCP делает его незаменимым, когда клиенты хотят воспроизвести HDCP защищенные HDMI сигналы с источников, таких как Blu-Ray или смартфоны. Статичные изображения могут быть загружены с USB и это идеально подходит для удобного отображения логотипов.

ОНЛАЙН-МАГАЗИН
Режим Split идеально подходит для Онлайновых-магазинов, которые создают видео контента, где для источников данных камер и компьютеров требуется компановка. Поскольку звук может быть легко синхронизирован с видеопереходами, то можно легко объединять различные типы носителей.Вы может смешивать до трех экранов PinP, что бы привлечь аудиторию сочетая изображение и видео. Например, вы можете совместить картинку сфокусированную на ведущем, одновременно наложив трансляцию изображения вашего товара.

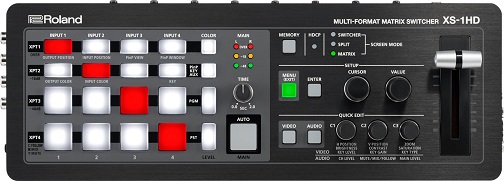

МАКЕТ ПАНЕЛИ
Даже с его компактностью, XS-1HD позволяет управлять его мощными функциями, используя только панель управления. Так как HDMI вход / выход, и средства управления интегрированы в единый блок, он может быть использован в различных ситуациях, например, на столе или небольшом подиуме.

CROSS-POINT кнопки
Этими кнопками выбирают входной канал для каждого выхода. Вертикальные столбцы соответствуют входу, а горизонтальные строки соответствуют выходу. Кнопки светятся белым светом, когда присутствует видеосигнал.

БЫСТРОЕ РЕДАКТИРОВАНИЕ
Эта функция позволяет настроить видео или аудио с панели управления без необходимости обращаться к меню. Вы можете контролировать такие параметры, как положение и масштабирование изображения, расположение врезанного окна PinP, и громкость звука.

HDMI ВХОД / ВЫХОД
Разъемы HDMI позволяют видео и аудио (стерео) находиться на входе и выходе. Скалер и EDID эмулятор встроенные на каждый вход, и также поддержка HDCP, позволяет микшировать даже защищенный контент.

Порт USB
Настройки могут быть сохранены на флэш-накопителе USB. Так же изображения могут быть загружены, и мгновенно отображаются при необходимости.

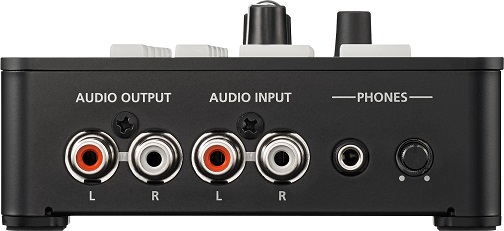

АУДИО ВХОД / ВЫХОД
Линейного уровня стерео вход и выход доступны и могут быть смешаны с аудио, вход через HDMI.
Линия уровня стерео вход и выход доступны и могут микшироваться вместе со звуком, который поступает через HDMI.

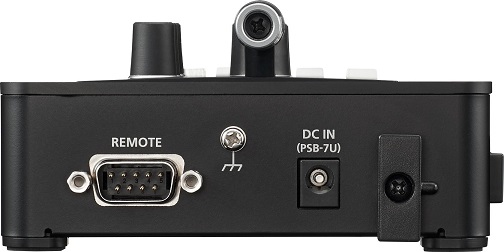

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Последовательный контроль включен. Возможно взаимодействие с другими свитчерами и микшерами и управлять извне.

РЕЖИМЫ ЭКРАНА
XS-1HD обеспечивает три режима экрана для различных приложений. В дополнение к режиму матричного коммутатора, есть режим свитчер, который позволяет использовать PinP или key-compositing, плавные переходы и обеспечение мультипросмотра на выходе, и режим Split, который может отображать до трех изображений PinP.

РЕЖИМ MATRIX
Четыре входных видеосигнала могут индивидуально переключаться на одном из четырех выходов. Поскольку скайлеры предусмотрены для каждого из четырех входов, вы можете подключить микс из подключаемых видео устройств, таких как камеры, компьютеры, мультимедийные проигрыватели, Blu-Ray проигрывателей, а также смартфонов. Вы можете переключаться между постепенно затухающими видео и можно отрегулировать желаемое время перехода с помощью регулятора TIME.

РЕЖИМ SWITCHER
Этот режим позволяет используя cross-dissolve плавно переходить между источниками, или использовать PinP или key-compositing.
Мульти-режим предварительного просмотра можно выводить с 4 выходов HDMI для подтверждения источников входного сигнала во время работы устройства.
*1 Если Вы не используете PinP или
key-compositing, вы можете использовать шину AUX для вывода видео сигнала на монитор или для другого назначения.

РЕЖИМ SPLIT
Этот режим смешивает нескольких видео на одном экране на выходе. До трех маленьких экранов может помещаться на заднем плане видео. Положение, размер и порядок слоев вклееных на экране, могут быть настроены индивидуально. Это полезно, когда требуется показать одновременно несколько видео, например, при записи электронного обучения или презентаций.

ФУНКЦИИ
Все содержится в компактном формате, то XS-1HD включает в себя переключатель, скалер и аудио микшер в одном устройстве. Кроме того, обработка изображений высокого качества позволяет получить выход на большие экраны с высокой разрешающей
способностью, без какого-либо ухудшения качества.

Высококачественный 4: 4: 4 10-битная обработка
XS-1HD использует / YPbPr RGB 4: 4 обработки сигнала 10 бита, гарантируя, что качество входных источников видео поддерживается на выходном дисплей, особенно с источниками данных: 4. Видео, которое переключается на большой светодиодный дисплей или проектор выводится с четкостью.

ЦИФРОВОЙ АУДИО МИКШЕР
Это позволяет смешать аудио HDMI и аналоговый стерео вход. Существует также функция "audio follow", которая синхронизирует аудио с видео-переходами.

ВНУТРЕННИЕ СКАЙЛЕРЫ
Каждый видео вход оснащен скейлером, которые могут быть установлены по отдельности. Входящее разрешение входного видеосигнала будет автоматически согласовано с выходным разрешением. Выходной видеосигнал может быть увеличен максимум до 1000.0% и до 0.1% в детализации с шагом 0,1%, что позволяет корректно масштабировать видео.

Тест генератор Pattern
Вы можете вывести тестовый шаблон, который удобен для настройки вывода видео на проектор или большой светодиодный дисплей. Большой выбор предустановленных шаблонов, в том числе цветных полос, cross-hatch, и градиента. Также включена функция анимации, которая по диагонали прокручивает отображаемый шаблон.

EDID Emulator
Вы можете предотвратить проблемы соединения между видеоустройствами, указав нужный формат EDID. Это удобно в таких ситуациях, как банкет или зал, где меняется компьютер, подключенный к XS-1HD на протяжении всего мероприятия.

Memories
Текущая настройка свитчера может быть сохранена в один из шестнадцати банков памяти. Настройки могут быть сохранены для определенных сцен или конфигураций, и быть легко вызваны при необходимости.

Спецификация ROLAND XS-1HD мультиформатный матричный свитчер

ВИДЕО
обработка
4: 4: 4 (Y / Pb / Pr, RGB) / 10 бит
4: 2: 2 (Y / Pb / Pr) / 10 бит

Входные разъемы HDMI: HDMI тип А х 4 (HDMI Input 1--4)
* Поддержка HDCP

Выходные разъемы HDMI: Тип HDMI А х 4 (HDMI ВЫХОД 1--4)
* Поддержка HDCP
Форматы
480 / 59.94i (* 1), 576 / 50i (* 1), 480 / 59.94p (* 1), 576 / 50p (* 1), 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p, 800 х 600/60 (* 1) (* 2), 1024 х 768/60 (* 2), 1280 х 720/60 (* 2), 1280 х 800/60 (* 2), 1366 х 768/60 (* 2), 1280 х 1024/60 (* 2), 1400 х 1050/60 (* 2), 1600 х 1200/60, 1920 х 1080/60, 1920 х 1200 / 60 РБ
* Соответствует CEA-861-E, VESA DMT Version 1.0 Редакция 11
* частота кадров составляет 59,94 Гц (NTSC) или 50 Гц (PAL).
(* 1) только вход.
(* 2) Скорость выхода обновления составляет 75 Гц , когда частота кадров 50 Гц.

Последствия
Режим выхода: Switcher, Split, Матрица
перехода: Mix, Cut (* 3)
Состав (Keyer): 2 (* 3)
Другие: Поддержка HDCP, Test Pattern Generator.
(* 3) Эти эффекты зависят от режима вывода.

Неподвижное изображение
Внутренняя память: 1
Максимальный размер: 1920 х 1200 пикселей
Формат: Windows Bitmap файла (.bmp) 24 бит на пиксел, несжатый

АУДИО
Частота выборки 24 бит / 48 кГц

Входные разъемы HDMI: Тип HDMI А х 4
Аудио вход: RCA типа контактного

Выходные разъемы HDMI: Тип HDMI А х 4
Аудио выход: RCA типа контактных
ТЕЛЕФОНЫ: Stereo мини - тип

Уровень входного сигнала
AUDIO INPUT: -10 дБ (максимум: +8 дБ)

Входное сопротивление AUDIO INPUT: 15 кОм

Уровень выходного сигнала Аудио выход: -10 дБ (максимум: +8 ДБ)
ТЕЛЕФОНЫ: 72 мВт + 72 мВт (32 Ом)

Выходное сопротивление
Аудио выход: 1 кОм
ТЕЛЕФОНЫ: 10 Ом

Форматы HDMI: Линейный PCM, 24 бит, 48 кГц, 2 канала

обработка
Mixer: 4 ч (Задержка: Максимум 500 мс, ЗВУК)
Test Tone Generator

ДРУГИЕ
Внешние разъемы
Пульт дистанционного управления: RS-232 DB-9 типа (-ов) x 1 * для удаленного управления
ПАМЯТЬ USB: USB тип х 1 (USB Memory)

занесение в память 16
Функция * Автоматическое сохранение в памяти

Источник питания
адаптер переменного тока

токовая 2.1

Потребляемая мощность 25 Вт

Рабочая Температура +0 до +40 градусов по Цельсию
+32 до +104 градусов по Фаренгейту

Габаритные размеры
328 (Ш) х 117 (Д) х 57 (H) , мм
12-15 / 16 (Ш) х 4-5 / 8 (D) х 2-1 / 4 (H) дюймоввес1,2 кг
2 фунта 11 унций

аксессуары
Руководство пользователя
Адаптер переменного тока
Кабель питания
