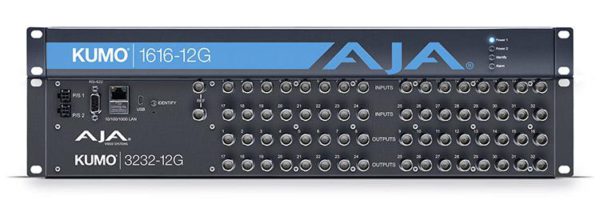

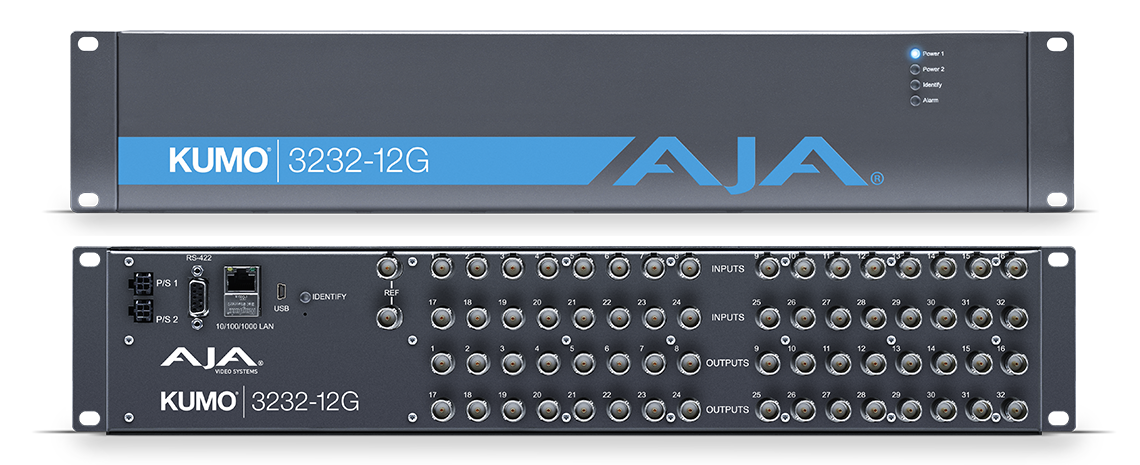

AJA KUMO 3232-12G
Компактный 32×32 12G-SDI роутер
Роутеры KUMO 3232-12G это компактное решение в форм-факторе 2RU, которое идеально подойдет для больших инсталляций. Модель 3232-12G обладает 32×12G-SDI входами и 32×12G-SDI выходами с поддержкой 12G-SDI/6G-SDI/3G-SDI/1.5G-SDI.
Роутеры KUMO 12G-SDI поддерживают широкий спектр разрешений, различные частоты кадров (HFR) и форматы с глубоким цветом, а также сокращает количество кабельных трасс, благодаря трансферу 4K/UltraHD через один SDI-кабель. Роутеры поддерживают как сетевое, так и физическое управление. Через USB-порт, который разработчики добавили в линейке роутеров 12G-SDI, пользователи смогут конфигурировать IP-адрес с помощью бесплатного приложения AJA eMini-Setup.
Спроектированные по тем же стандартам качества, что и вся линейка AJA KUMO, роутеры 1616-12G являются идеальным выбором для интеграции в требовательные к свободному месту проекты с большим количеством подключений, такие как передвижные телестудии, монтажные студии, корпоративные видеоинсталляции и комплекты оборудования для обслуживания живых выступлений.
Ключевые особенности:
- 32×12G-SDI входов и выходов
- Компактный и портативный форм-фактор
- Поддержка форматов 4К/UltraHD через один кабель
- Резервный источник питания (опционально)
- Восемь настраиваемых клавиш на роутер
- Встроенный веб-сервер для удаленного управления
- USB-порт для легкой настройки IP-адреса роутера

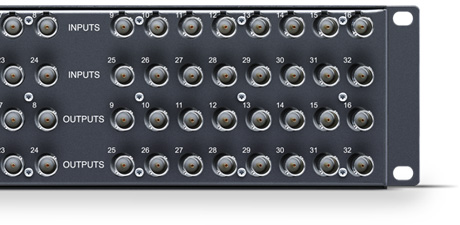

Компактная маршрутизация
Роутеры KUMO обеспечивают непревзойденной контроль сигналов и обладают полной поддержкой всех вещательных спецификаций через подключения 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI и SD-SDI. Компактный форм-фактор делает их идеальным выбором для интеграции в требовательные к свободному месту проекты с большим количеством подключений, такие как передвижные телестудии, монтажные студии, корпоративные видеоинсталляции и комплекты оборудования для обслуживания живых выступлений. KUMO SDI доступны в 6 конфигурациях: две модели для работы с 12G/6G/3G/1.5G-SDI сигналами и четыре модели для маршрутизации 3G/1.5G-SDI.

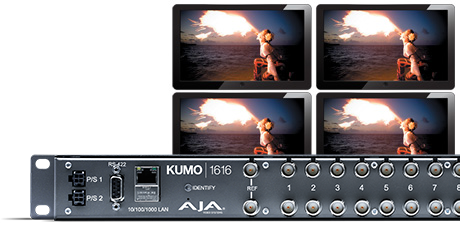

Мощные возможности для контроля
Мощная cross-point матрица роутеров позволяет распределять одно входное подключение на все выходы без необходимости использования дополнительных патч-панелей или усилителей. Используйте KUMO в качестве эффективной матрицы, распределяя одно входное подключение на все выходы. Роутер KUMO может заменить сразу несколько распределителей сигнала.
Помимо полной поддержки 4К/UltraHD, роутеры KUMO обеспечат возможность работы с форматом 8К. Маршрутизаторы KUMO 12G-SDI предлагают поддержку 4К/UltraHD всего через один кабель. С небольшими изменениями настроек, роутеры KUMO 12G смогут поддерживать 8К-рабочие процессы через Dual-link или Quad-link подключение, так же как и роутеры KUMO 3G-SDI обеспечат работу с форматами 4К/UltraHD. Это позволит владельцам устройств KUMO маршрутизировать сигналы RAW, 8K или 4K/UltraHD в ПТС, пост-продакшн студиях и на живых мероприятиях.

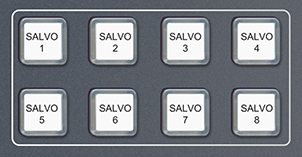

Сохранения конфигураций для удобного маппинга источников
Поддержка сохранения конфигураций упрощает процесс переключения сигналов путем перенаправления многочисленных источников в заранее заданные точки назначения. Сохраненные конфигурации сохраняются на роутерах KUMO и могут быть вызваны через веб-интрефейс, GVG Native Protocol через Ethernet, порт RS-232 и/или c кнопок контрольной панели CP2.
Для каждого роутера можно настроить и сохранить до 8 конфигураций. Сохраненные протоколы позволят оператору быстро перенаправить определенный сигнал в конкретную точку простым нажатием кнопки.

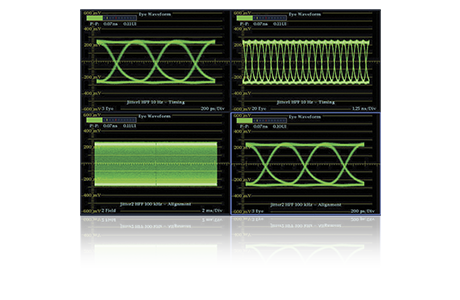

Надежные вещательные стандарты
Спроектированные специально для работы в броадкаст, продакш и пост-продакшн средах, роутеры KUMO созданы по стандартам AJA, которые превосходят спецификации SMPTE. Высококачественные компоненты вкупе с резервным источником питания обеспечат высочайшее качество сигнала и довольно продолжительное время работы, даже в случае выхода из строя основного источника питания.
Простая установка и настройка
Благодаря встроенному веб-серверу Linux, роутеры KUMO готовы к работе в сети и поддерживают контроль и мониторинг через протокол HTTP. Пользователю не понадобится никакого дополнительного программного обеспечения — все управление осуществляется через веб-браузер.
Через USB-порт, который разработчики добавили в линейке роутеров 12G-SDI, пользователи смогут конфигурировать IP-адрес с помощью бесплатного приложения AJA eMini-Setup. Также стандартные сетевые настройки разрешают доступ к роутерам KUMO через IP-адрес, который задан по умолчанию. Через веб-браузер пользователь сможет осуществлять контроль и настройки всех показателей: конфигурация протокола TCP/IP на самом глубоком уровне, выбор и переименование роутеров, присваивание имен источникам и адресатам сигналов и многое другое.
Роутеры KUMO легко интегрируются в любую существующую инфраструктуру через RS-422 или Ethernet с помощью нативного проткола Grass Valley. Подключение через Ethernet также позволит вам управлять роутерами KUMO через веб-браузер или с любого устройства, подключенного к интернету, будь то ноутбук, планшет или даже смартфон.

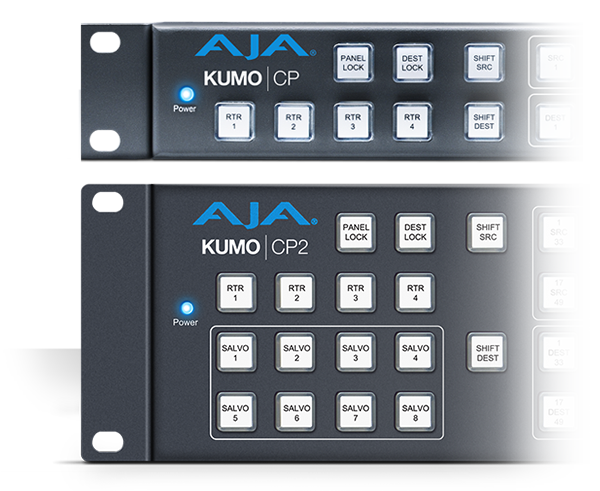

Контрольные панели KUMO CP2 и KUMO CP
KUMO CP2 и KUMO CP являются опциональными контрольными панелями как для автономного, так и для сетевого управления.
Подключенные к той же сети, что и роутеры KUMO, контрольные панели CP и CP2 предоставят владельцу возможности для управления роутером без рабочей станции. С одной контрольной панели управление может осуществляться над 4х роутерами.
Доступность
Застраиваете ли вы ПТС, монтажную студию или временную инсталляцию для живых мероприятий — с роутерами KUMO вы получите великолепные возможности маршрутизации по доступной цене. Серия KUMO обладает прекрасным соотношением цена/качество, а маршрутизация сигналов этих роутеров отвечает самым высоким мировым стандартам.
Лучшая техническая поддержка
Техническая поддержка компании AJA является одной из лучших во всей индустрии и бесплатно предоставляется любому владельцу оборудования AJA. Если у вас будут вопросы по установке, настройке или работы роутеров KUMO, технические специалисты компании AJA обязательно помогут устранить любые возникшие сложности.
Также, на роутеры KUMO действует 5-летняя международная гарантия.
Поддерживаемые видеоформаты
|
- 270 Mbps, 1.5 Gbps, 3 Gbps, 6 Gbps, 12 Gbps SDI
- 270 Mbps DVB-ASI
- Без изменения соотношения сторон 125 Mbps — 12 Gbps
|
Цифровые видеовходы
|
- 12G-SDI входы
- 32×12G-SDI BNC, SMPTE-259/292/424/2081/2082
|
Цифровые видеовыходы
|
- 12G-SDI выходы
- 32×12G-SDI BNC, SMPTE-259/292/424/2081/2082
|
Поддержка вспомогательных данных
|
- Все вложенные SDI данные, включая звук
|
Сохраненные конфигурации
|
- До 8 настраиваемых и сохраняемых конфигурация
|
Рекомендуемые длины кабелей
|
(Коаксиальный кабель 1694A)
- 12 Gbps до 70m
- 6 Gbps до 120m
- 3 Gbps до 190m
- 1.5 Gbps до 195m
- 270 Mbps до 405m
|
Реклокинг
|
- 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps — Автоматическое определение
- Все остальные форматы не проходят реклокинг
|
Режимы переключения групп
|
|
Совместимость с контрольными панелями
|
- AJA KUMO CP — 1RU X-Y контрольная панель
- AJA KUMO CP2 — 2RU X-Y контрольная панель
|
Вход Reference
|
- Внешний 2x BNC
- Blackburst или tri-level sync
|
Сетевой интерфейс
|
- 1x RJ-45, 10/100/1000 Ethernet
- Поддержка AJA KUMO контрольных панелей с прямым или сетевым подключением.
- Grass Valley Native Protocol
- Встроенный веб-сервер для удаленного контроля
|
USB-интерфейс
|
- 1х USB порт для настройки IP адреса
|
Последовательный интерфейс
|
- 1x DB-9 Female, RS-422
- Grass Valley Native Protocol
- 9-контактный D-разъем выглядит следующим образом :
1 |
GND |
2 |
TX |
3 |
RX+ |
4 |
GND |
5 |
Нет соединения |
6 |
GND |
7 |
TX + |
8 |
RX — |
9 |
GND |
Оболочка |
GND |
|
Габариты
|
- 2RU — 441.96×39.12×88.9 мм
|
Вес
|
|
Питание
|
- 10-14VDC, 13 Вт. Требуется адаптер питания (поставляется в комплекте).
- AC адаптер: 100-240VAC, 50/60 Hz, стандартный вход.
|
Условия эксплуатации
|
- Безопасная рабочая температура: от 0 до 40 градусов C
- Безопасная температура хранения (питание отключено): от -40 до 60 градусов C (
- Относительная влажность: 10-90% без образования конденсата
- Рабочая высота над уровнем моря: <3000 м
|
