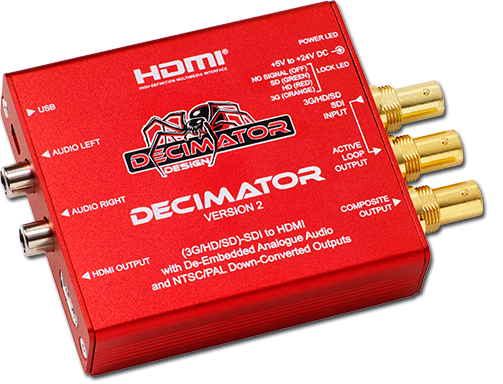

Decimator 2

Converter 3G/HD/SD-SDI в HDMI с деэмбеддером аналогового звука





Ключевые особенности:

Автоматическое определение сигнала 3G, HD или SD (в общей сложности 26 форматов) и возможность переключения синхронных источников

Одновременное масштабирование сигнала на HDMI и композитном выходах с максимальной задержкой в один кадр

Вывод HDMI сигнала с возможностью масштабирования и преобразования соотношения сторон



Понижающая конверсия на композитном выходе:

  • Возможность выбора NTSC или PAL для 3G/HD входных сигналов
  • SD форматы проходят без изменений
  • 16-кратный оверсэмплинг на композитном выходе
  • Низкая задержка при понижающей конверсии 3G/HD в SD c преобразованием соотношения сторон:
    • 16:9 в 16:9 Anamorphic
    • 16:9 в 4:3 Letterbox
    • 16:9 в 4:3 Centre Cut (Crop 4:3)


Пропускает субтитры EIA-708/608 Closed Captions на композитный выход



Аудиометры 16-канального звука на выходном HDMI-сигнале, а именно:

  • Вертикальное или горизонтальное расположение баров
  • AES/EBU, VU, Extended VU, BBC, EBU, DIN и NORDIC Scales
  • Вывод линейного графика и баров, только линейного графика или только баров
  • Регулировка прозрачности аудиометров
  • Регулировка дипазона красного, желтого и зеленого
  • Регулировка ширины баров
  • Регулировка границ графиков


Деэмбеддированный аналоговый звук выводится на 2х RCA коннекторах (-10dBu = -20dBFS)

Сквозной выход сигнала 3G/HD/SD-SDI



Настройка разметки кадра, отображаемой на выходном HDMI-сигнале:

  • Отображение безопасной области кадра, безопасной области титров и центрального положения кадра
  • Настраиваемые позиции для безопасной области кадра и безопасной области титров
  • Настраиваемые цвета для безопасной области кадра, безопасной области титров и центрального положения кадра


Текстовые наложения на выходном HDMI сигнале:

  • Настраиваемый цвета переднего плана и фона
  • Настраиваемые текст до 16 знаков
  • Статус подключенного формата


Настройка с помощью внешних dip-переключателей

USB-порт для управления юнитом и обновления прошивки

Фиксатор на разъеме питания DC



В комплект поставки также входит:

  • Блок питания, HDMI и USB кабели, монтажный брекет.

Поддерживаемые видеоформаты

3G:SMPTE [email protected] и 2.967Gb/s

  • 1080p@60/59.94/50Hz

HD:SMPTE 292M/274M/[email protected] и 1.435Gb/s

  • 1080i@60/59.94/50Hz
  • 1080p/psf@30/29.97/25/24/23.98Hz
  • 720p@60/59.94/50/30/29.97/25/24/23.98Hz

SD:SMPTE 259M@270Mb/s

  • 625i50
  • 525i59.94

Входы

  • (3G/HD/SD)-SDI с поддержкой 10-бит
  • Выравнивание сигнала при длине кабеля: 400 м для SDI, 200M для HD-SDI и 100M для 3G-SDI с использованием кабеля Belden 1694A

Выходы

  • HDMI
  • SD-композитный
  • 1 x (3G/HD/SD)-SDI сквозной
  • 2 x RCA Для деэмбеддированного аналогового звука (20dBFS=-10dBu)

Управление с dip-переключателей

  • Выбор NTSC или PAL
  • SD Pedestal
  • Преобразование 16:9 в 4:3
  • Выбор соотношения сторон 16:9 или 4:3
  • Выбор стереопары для аналогового звука RCA
  • Выбор формата для выходного HDMI сигнала

LED индикация

  • Питание
  • Signal Lock

Габариты

90 мм x 71 мм x 23мм

Питание

+5 В до +24 В DC, ~ 5 Вт
