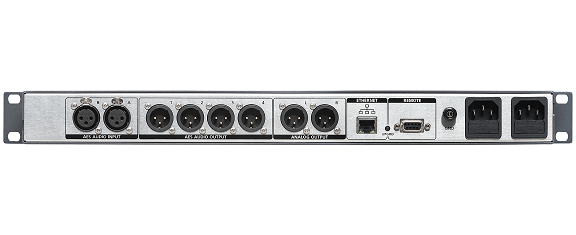

Коммутатор цифровых симметричных звуковых сигналов формата AES/EBU - предназначен для коммутации 2-х входных сигналов в один выходной с разветвлением на 4 выхода. Входы SW-214ADMAS имеют трансформаторную гальваническую развязку. Можно изменять чувствительность входов в пределах ± 6 дБ.
Частота оцифровки входных данных 32 - 192 кГц, разрядность от 8 до 24 бит. Входные сигналы - не обязательно должны быть одного формата и синхронны по отношению друг к другу. Выходной сигнал - разрядностью не менее входного и с частотой оцифровки 48 кГц.

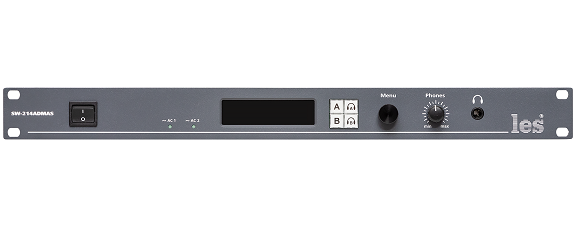

Устройство имеет аналоговый симметричный выход для контроля сигнала на внешних мониторах, на передней панели расположен разъем Vertical Jacks 1/4" для наушников с регулятором громкости.
Коммутатор имеет OLED дисплей для контроля уровней сигналов по входам и выходу, а так же для управления настройками. Конфигурацию устройства можно осуществлять с персонального компьютера подключившись к нему по Ethernet через web-интерфейс. SW-214ADMAS может работать в автоматическом режиме, переключаться между входами (в ручную) при помощи кнопок с лицевой панели или от внешних панелей управления по GPI.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Характеристики:
| AES вход | |
|---|---|
| Количество входов | 2 |
| Формат сигналов | balanced AES |
| Тип входа | дифференциальный, трансформаторный |
| Входной разъём | 3-pin XLR female |
| Входное сопротивление, (Ом) | 110 |
| Размах входного сигнала, (В) | 0,2 - 7 |
| Максимально допустимая перегрузка (длительность импульса до 5 мкс) по всем вх/вых, (В) | 200 |
| Допустимая частота дискретизации входного сигнала, (кГц) | 32 - 192 |
| Допустимая разрядность входного сигнала, (бит) | 8 - 24 |
| AES выход | |
| Количество выходов | 4 |
| Формат сигналов | balanced AES |
| Тип выхода | дифференциальный, трансформаторный |
| Выходной разъём | 3-pin XLR male |
| Выходное сопротивление, (Ом) | 110 |
| Частота дискретизации выходного сигнала, (кГц) | 48 |
| Разрядность выходного сигнала | не менее входного |
| Аналоговый звуковой выход | |
| Количество выходов | 2 |
| Формат сигналов | симметричный аналог аудио |
| Выходной разъём | 3-pin XLR male |
| Выходное сопротивление, не более, (Ом) | 60 |
| Максимальный уровень выходного сигнала на нагрузке 600 Ом, (дБм) | + 24 (12,6 В) |
| Постоянная составляющая на выходе (на нагрузке 600 Ом), не более, (мВ) | ± 25 |
| Выход для наушников | |
| Количество выходов | 1 |
| Формат сигнала | аналог стерео аудио |
| Тип разъёма | 1/4” (6.35mm) 3-контактный стерео jack |
| Выходное сопротивление, (Ом) | 10 |
| Общие характеристики | |
| Допустимый диапазон синфазных напряжений, (В) | ± 100 |
| Длительность перехода между каналами, (мс) | 150 |
| Ширина полосы пропускания по уровню -0,1 дБ, (Гц) | 20 - 20 000 |
| Номинальный коэффициент передачи | 1 |
| Диапазон регулировки коэффициента передачи по входу, (дБ) | - 10... + 6 |
| Ethernet | |
| Количество разъёмов | 1 |
| Тип разъёма | RJ-45 |
| Стандарт сети | Ethernet 10/100 Base-T IEEE 802.3 |
| Интерфейс управления | web-интерфейс (HTML5) |
| Порт управления GPI/O | |
| Количество разъёмов | 1 |
| Разъём | D-sub 9-pin female |
| Количество входных сигналов GPI | 2 |
| Тип входных сигналов GPI | уровень/импульс (выбирается) |
| Входное сопротивление GPI, (кОм) | 1 |
| Безопасный диапазон входных напряжений GPI, (В) | - 0,5... + 20 |
| Порог срабатывания GPI, (В) | + 2,5 |
| Количество выходных сигналов GPО | 2 |
| Тип выхода GPO | открытый коллектор |
| Режим работы GPO | уровень |
| Безопасный диапазон напряжений на выходе GPO, (В) | - 0,5... + 20 |
| Напряжение активного выхода GPO, (В) | 0,4 |
| Выходное сопротивление GPO, (Ом) | 10 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | 10 |
| Количество блоков питания | 1 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 125 |
| Вес, (кг) | 1.9 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 2.4 |
