Усилитель-распределитель композитных видео и симметричных звуковых сигналов DS-13VAS2 предназначен для работы в составе монтажных и эфирных телевизионных студий. Он позволяет передавать композитный видеосигнал и стерео симметричный звуковой сигнал от одного источника к трем приемникам.
Наличие на задней панели усилителя регуляторов коэффициента передачи “под шлиц” для каждого входа позволяет установить требуемый коэффициент передачи в зависимости от типа источника сигнала.
Эффективное фоноподавление по входам позволяет использовать усилитель-распределитель для работы в условиях сильных синфазных помех. Однако, это требует обязательного заземления источника сигнала и самого усилителя-распределителя.
Регулятор усиления видеосигнала оснащен цепями кабельной коррекции, что позволяет устранить влияние входного кабеля длиной до 100 м. Коррекция рассчитана для коаксиального кабеля диаметром 7-8 мм (например, РК75-4-12, Canare LV-61C, и подобных). При необходимости коррекцию можно отключить.
Индикатор уровня уровня звукового сигнала показывает квазипиковое (5 мс) значение на 10-ти сегментном индикаторе. Нулевое значение (0дБ) на шкале индикатора может соответствовать уровням: -10 дБм, -6 дБм, 0 дБм или +6 дБм. В заводской установке – 0 дБм (0.775 В).
Отдельный двухцветный светодиод показывает наличие (зеленый) или отсутствие (красный) входного видеосигнала. Критерием пропадания сигнала является уменьшение амплитуды строчного синхроимпульса ниже 100 мВ.
Некоторые параметры усилителя-распределителя могут быть изменены с помощью перемычек, расположенных под крышкой прибора.
При пропадании сетевого питания осуществляется прямой релейный обход по видео и аудио каналам с входов на выходы «1».

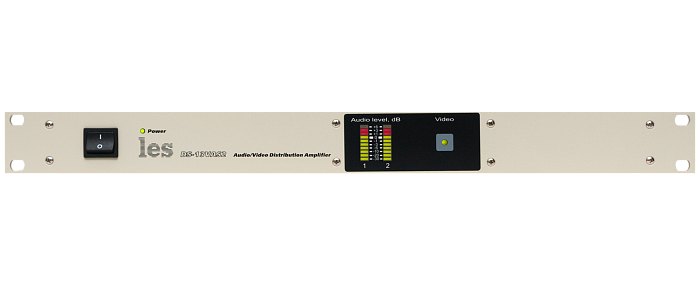

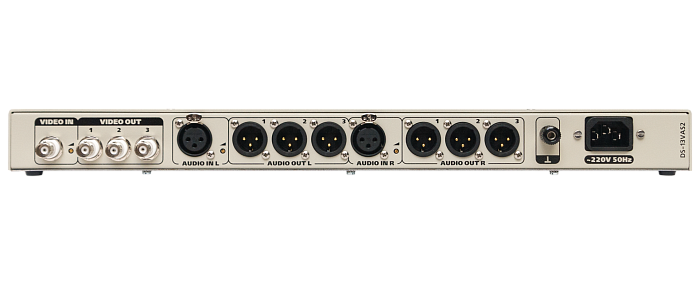

Коммутационные разъемы для подключения источника/приемников видеосигнала - типа BNC, аудиосигнала - типа XLR (розетка по входу, вилка по выходам).
Крепежные отверстия на передней панели позволяют установить усилитель-распределитель в приборной стойке или на консоли шириной 19 дюймов.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Характеристики:
| Параметр | Значение |
|---|---|
| Количество входов/выходов | 1/3 |
| Напряжение питания | 220 B ± 10% |
| Габаритные размеры | 483 х 120 х 44 (19",1U) |
| Диапазон рабочих температур | 5..40 °С |
| Потребляемая мощность, не более | 6 Вт |
| Максимально допустимая перегрузка по всем входам/выходам | 12 В |
| Тракт видео | |
| Формат сигналов | композитный |
| Вид тракта | открытый/закрытый |
| Тип входа | дифференциальный |
| Входное сопротивление для синфазных сигналов | 510 Ом |
| Входное сопротивление для дифференциальных сигналов | 75 Ом / 20 кОм |
| Выходное сопротивление | 75 Ом |
| Номинальный размах входных сигналов | 1.0 В (p-p) |
| Максимальный размах входных сигналов | ±2.0 В |
| Максимально допустимый уровень входного синфазного сигнала при номинальном уровне входных сигналов | ±3 В |
| Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже | -70 дБ |
| Диапазон регулировки коэффициента передачи по входу | 1 .. 1.1 |
| Неравномерность АЧХ в диапазоне рабочих частот, не более | ±0.1 дБ |
| Полоса пропускания по уровню -3 дБ, не менее | 60 МГц |
| Постоянное смещение на выходе (на нагрузке 75 Ом), не более | ± 6 мВ |
| Тип разъемов | BNC |
| Тракт звука | |
| Формат сигналов | симметричный |
| Тип входа/выхода | безтрансформаторный |
| Входное сопротивление | 600 Ом/20 кОм |
| Выходное сопротивление, не более | 60 Ом |
| Номинальный уровень входного сигнала | - 6 dBu .. +10 dBu |
| Максимальный уровень выходного сигнала на нагрузке 600 Ом | +18 dBu / 6.156 В |
| Допустимый диапазон синфазных напряжений | ± 10 В |
| Коэффициент подавления входного синфазного сигнала, не менее | 60 дБ |
| Постоянная составляющая на выходе, не более | 50 мВ |
| Полоса пропускания по уровню -3 дБ, не менее | 100 кГц |
| Диапазон регулировки коэффициента передачи по входу | - 6 дБ ..+ 6 дБ |
| Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже | ± 0.1 дБ |
| Коэффициент нелинейных искажений, не более | 0.006 % |
| Взвешенный уровень собственных шумов, не более | - 92 dBu |
| Тип разъемов | XLR |
